ACO Oleopator G-H je napravljen od GRP (plastika armirana staklenim vlaknima) koja je izvanredan materijal za ugradnju u zemlju. Njegova izuzetna snaga u kombinaciji sa malom težinom, čini ga idealnim materijalom za građevinsku industriju.

Karakteriše ga nizak nivo degradacije mehaničkih i hemijskih parametara tokom vremena a istovremeno sa visokom otpornošću na spoljne i unutrašnje uticaje kao što su vreme, temperatura, UV zračenje ili hemijski uticaji. Neporoznost materijala eliminiše probleme sa korozijom i obezbeđuje maksimalnu sigurnost vodonepropustnosti.

Usled visoke hemijske otpornosti materijala nema potrebe za dodatnom spoljnom zaštitom. Njegova izdržljivost protiv takozvane snage puzanja je zapanjujuća u odnosu na druge materijale. Najveća prednost dolazi od fleksibilnosti u obliku,veličini, otpornosti završne površine i prilagodljivosti potrebama klijenta.

ACO Oleopator G-H
Separator lakih naftnih derivata od plastike armirane staklenim vlaknima

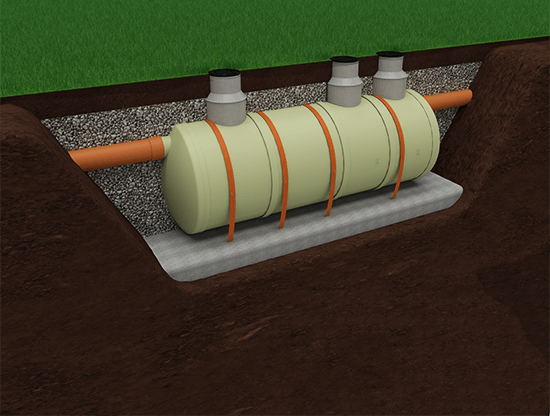

Primer ugradnje na slici prikazuje ugradnju separatora ACO Oleopator G-H sa poklopcem za klasu nosivosti A15.

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

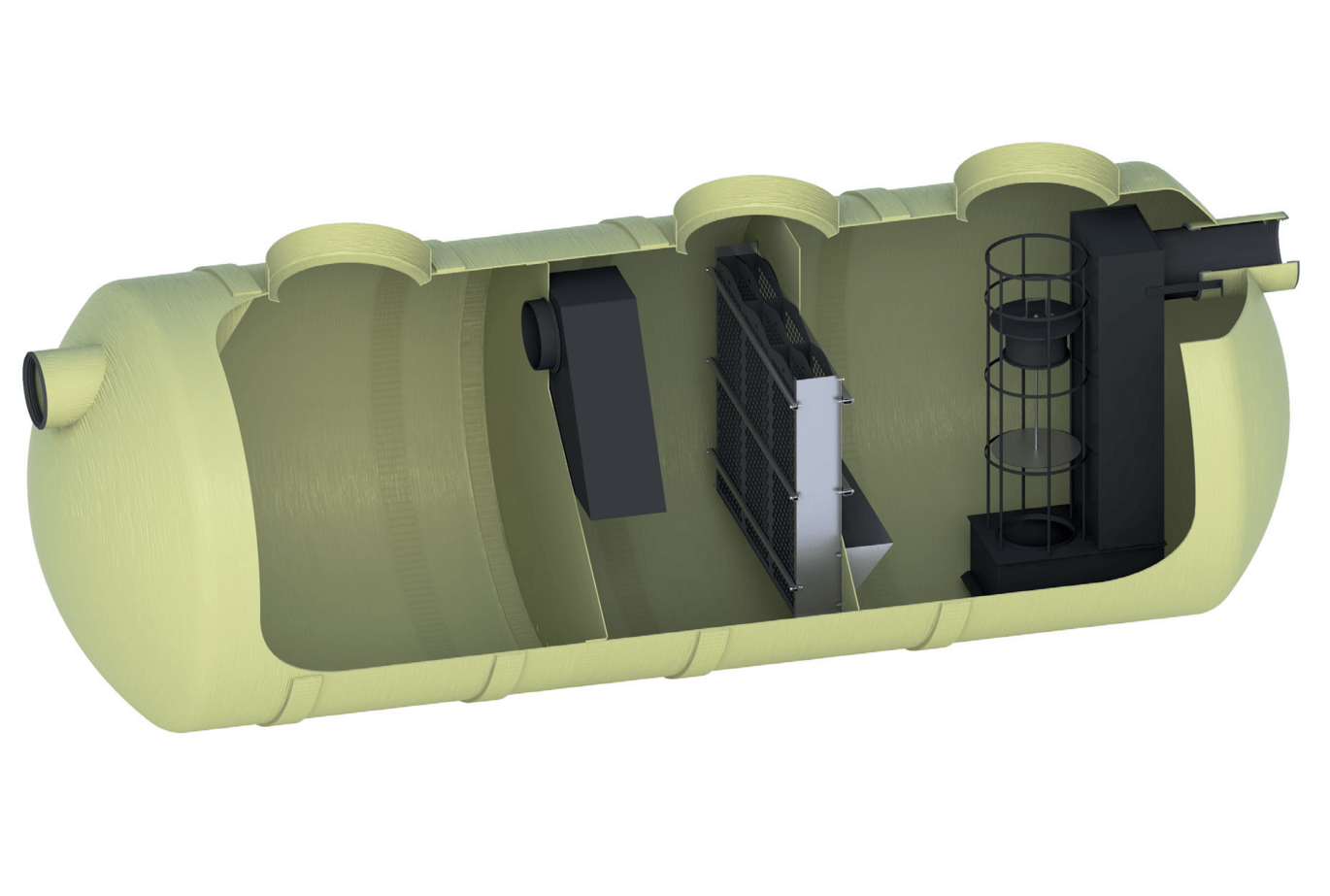

Oprema separatora:
  • izvadivi koalescentni element ("filter")
  • sifonirani (potopljeni) uliv sa deflektorom
  • potopljena izlivna cev
  • sigurnosni plovak za sprečavanje nekontrolisanog isticanja izdvojenih naftnih derivata
  • namenjen za ugradnju u zemlju
  • otporan na delovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
  • unutrašnji elementi separatora izrađeni od PEHD-a ili nerđajućeg čelika
  • telo separatora izrađeno od plastike armirane staklenim vlaknima
  • BEGU poklopac klase nosivosti D400 prema SRPS EN 124, svetlog otvora Ø600/800mm sa natpisom »SEPARATOR«
Područje primene:
  • spoljna parkirališta
  • saobraćajnice (putevi i autoputevi)
  • benzinske stanice
  • ručne autoperionice za lična ili vozila preduzeća
  • autoservisi
  • skladišta i proizvodni pogoni
  • autootpadi i sl.

Tabela 1 - protoci separatora

Nominalna
veličina NS
Uliv/Izliv DN/OD (mm)
Zapremina
taložnika (l)
Zapremina
za ulje (l)
Ukupna
zapremina (l)
Težina
(kg)
Artikal broj
653006500450017013150012856.01
804008000450018251160012857.01
10040010000450018914180012858.01

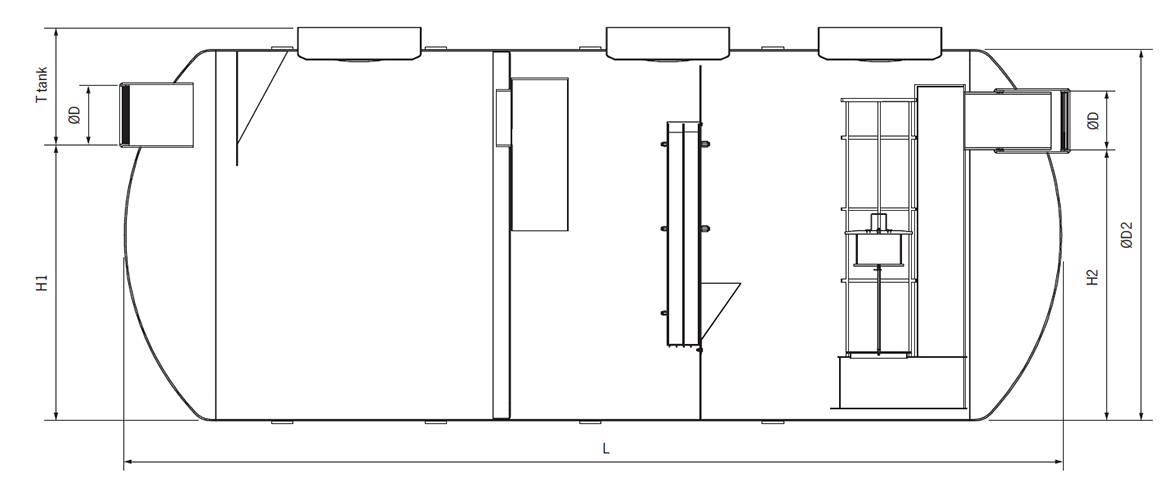

Tabela 2 - dimenzije separatora

Nominalna veličina NSArtikal brojH1 (mm)H2 (mm)∅D1 (mm)∅D2 (mm)T tankL (mm)ACO pojas* (kom)Broj nadvišenja DN600Broj nadvišenja DN800
6512856.0117441704238024028136125621
8012857.0117441704238024028136505621
10012858.0117441704238024028137025721

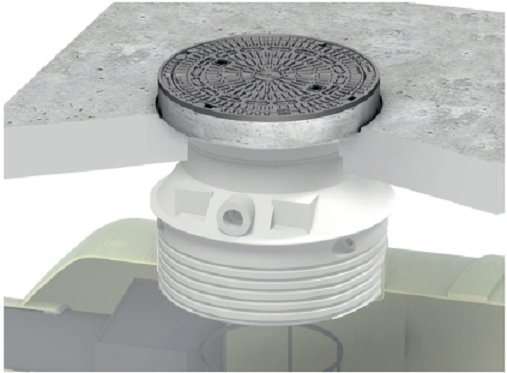

Gornji deo 5 - klasa opterećenja D400/DN600

  • klasa opterećenja B125 i D400 u skladu sa SRPS EN 124
  • BEGU poklopac
  • svetli otvor Ø 600 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
  • selektivno sa rasteretnom pločom od betona
  • namenjen za separator Oleopator G-H - FST NS65-100
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
550-655 (bez rasteretne ploče)Ø 6001863301.37.08
550-1130 (bez rasteretne ploče)Ø 6001943301.37.09
550-1730 (bez rasteretne ploče)Ø 6001983301.37.10

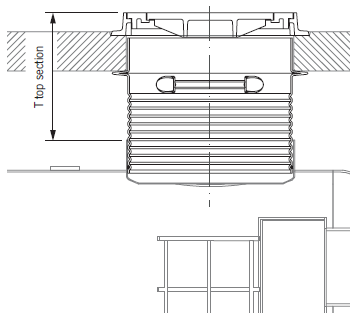

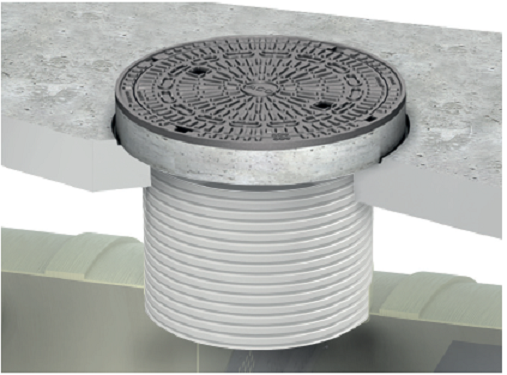

Gornji deo 6 - klasa opterećenja D400/DN800

  • klasa opterećenja B125 i D400 u skladu sa SRPS EN 124
  • poklopac od livenog gvožđa
  • svetli otvor Ø 800 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
  • selektivno sa rasteretnom pločom od betona
  • namenjen za separator Oleopator G-H - FST NS65-100
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
525-735 (bez rasteretne ploče)Ø 800261418950
500-1645 (bez rasteretne ploče)Ø 800272418905

* T ukupno = T tank + T (min-max)
