ACO Oleopator Bypass G-H je napravljen od GRP (plastika armirana staklenim vlaknima) koja je izvanredan materijal za ugradnju u zemlju. Njegova izuzetna snaga u kombinaciji sa malom težinom, čini ga idealnim materijalom za građevinsku industriju.

Karakteriše ga nizak nivo degradacije mehaničkih i hemijskih parametara tokom vremena a istovremeno sa visokom otpornošću na spoljne i unutrašnje uticaje kao što su vreme, temperatura, UV zračenje ili hemijski uticaji. Neporoznost materijala eliminiše probleme sa korozijom i obezbeđuje maksimalnu sigurnost vodonepropustnosti.

Usled visoke hemijske otpornosti materijala nema potrebe za dodatnom spoljnom zaštitom. Njegova izdržljivost protiv takozvane snage puzanja je zapanjujuća u odnosu na druge materijale. Najveća prednost dolazi od fleksibilnosti u obliku,veličini, otpornosti završne površine i prilagodljivosti potrebama klijenta.

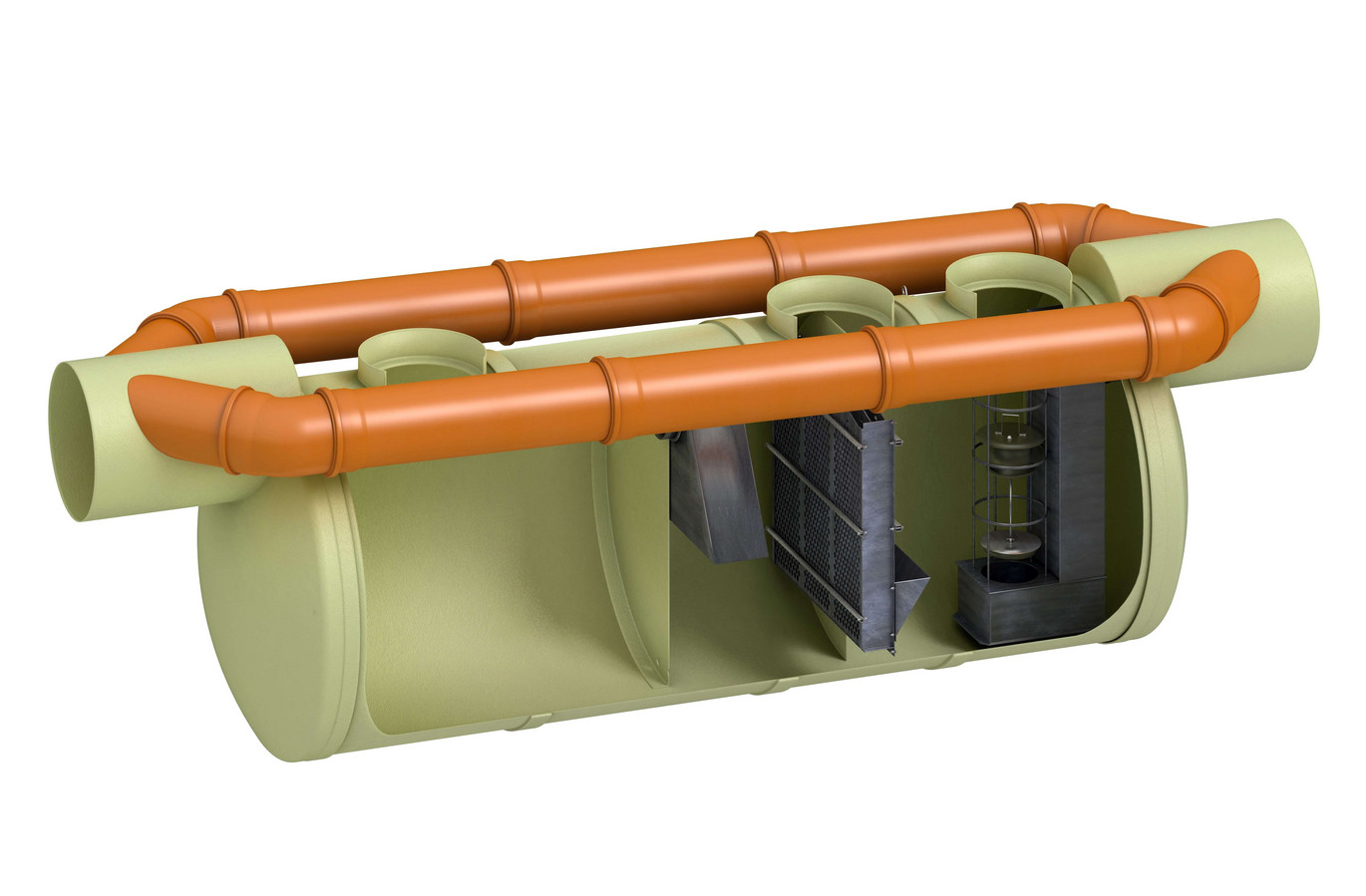

ACO Oleopator Bypass G-H
Separator lakih naftnih derivata od plastike armirane staklenim vlaknima

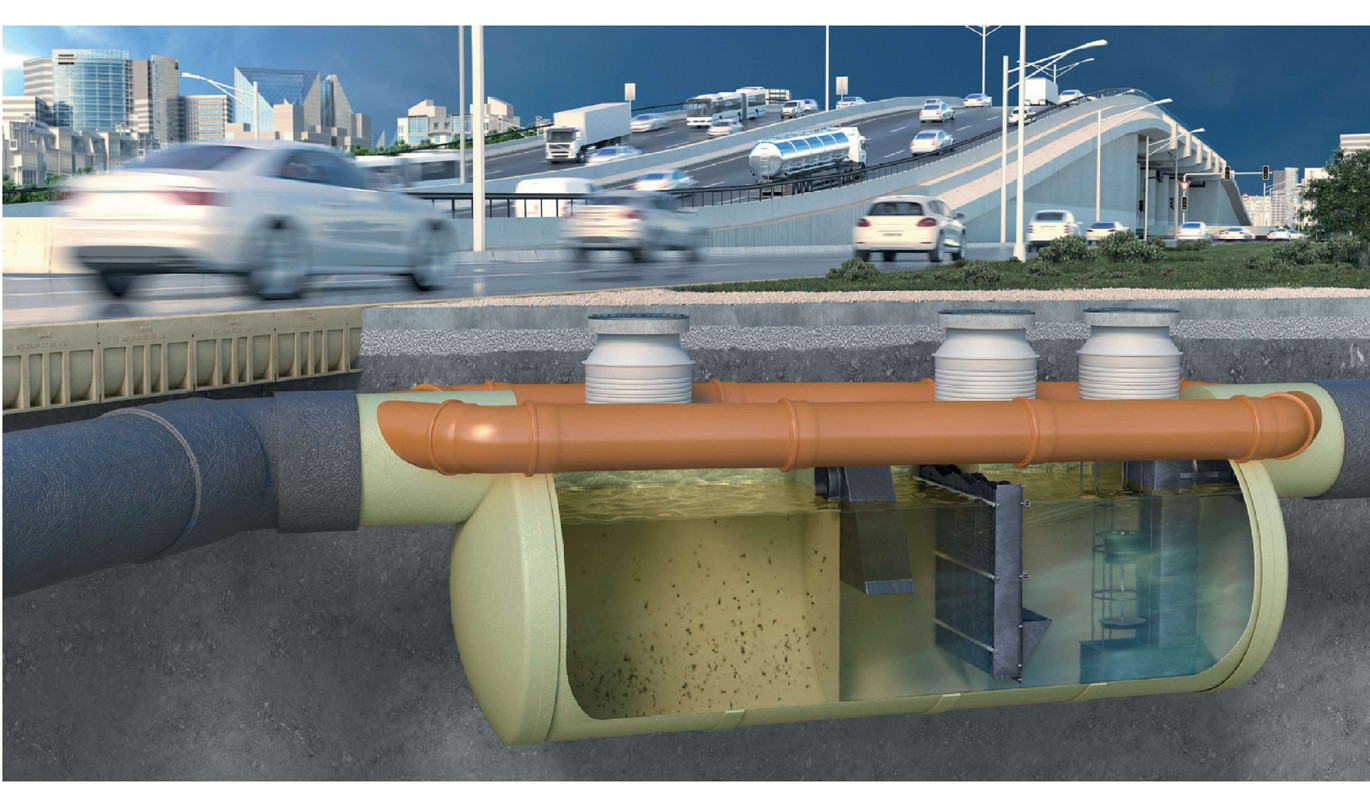

Primer ugradnje na slici prikazuje ugradnju separatora ACO Oleopator Bypass G-H sa na autoputu.

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

Oprema separatora:
  • izvadivi koalescentni element ("filter")
  • sifonirani (potopljeni) uliv sa deflektorom
  • potopljena izlivna cev
  • sigurnosni plovak za sprečavanje nekontrolisanog isticanja izdvojenih naftnih derivata
  • namenjen za ugradnju u zemlju
  • otporan na delovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
  • unutrašnji elementi separatora izrađeni od PEHD-a ili nerđajućeg čelika
  • telo separatora izrađeno od plastike armirane staklenim vlaknima
  • BEGU poklopac klase nosivosti D400 prema SRPS EN 124, svetlog otvora Ø600/800mm sa natpisom »SEPARATOR«
Područje primene:
  • spoljna parkirališta
  • saobraćajnice (putevi i autoputevi)

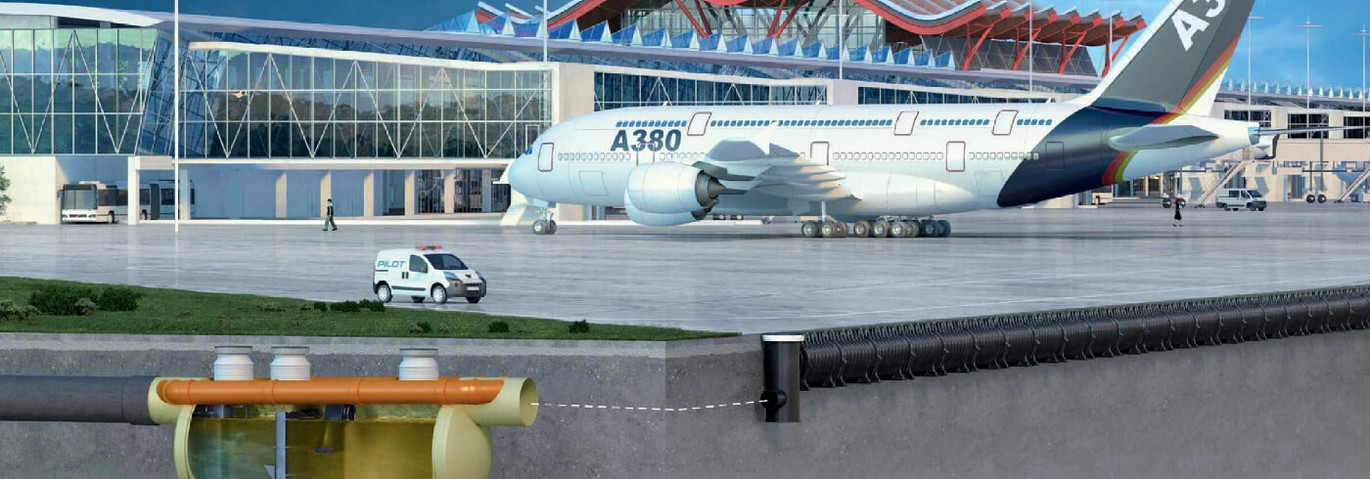

  • aerodromi
  • stovarišta
  • benzinske stanice
  • ručne autoperionice za lična ili vozila preduzeća
  • autoservisi
  • skladišta i proizvodni pogoni
  • autootpadi i sl.

Tabela 1 - protoci separatora

Nominalna

veličina NS/NSB

Bypass

DN/OD (mm)

Uliv/Izliv

DN/OD (mm)

Zapremina

taložnika (l)

Zapremina

za ulje (l)

Ukupna

zapremina (l)

Težina
(kg)
Artikal broj
40/20040060040004750915280012869.01
40/40040080040004750915289012870.01
50/25040060050004750978082012871.01
50/50040080050004750978092012872.01
65/3254008006500450018812170012873.01
65/6504008006500450018812183012874.01
80/40050010008000450020294186012875.01
80/80050010008000450020294198012876.01
100/500500100010000450022817200012877.01
100/1000500100010000450022817210012878.01

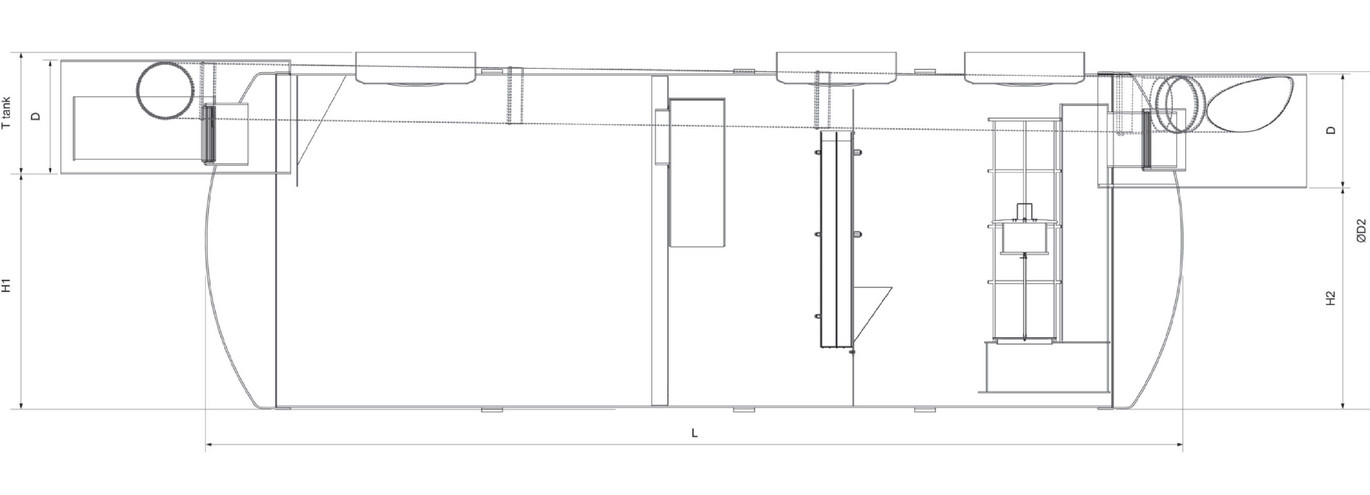

Tabela 2 - dimenzije separatora

Nominalna

veličina NS

Artikal

broj

H1

(mm)

H2

(mm)

∅D2

(mm)

T

tank

L

(mm)

ACO pojas*

(kom)

Broj nadvišenja

DN600

Broj nadvišenja

DN800

   40/200
   12869.01
   1904
   1804
   2402
   625
   4096
   4
   0
   1
   40/400
   12870.01
   1904
   1804
   2402
   825
   4096
   4
   0
   1
   50/250
   12871.01
   1905
   1805
   2402
   624
   4846
   4
   0
   1
   50/500
   12872.01
   1905
   1805
   2402
   824
   4846
   4
   0
   1
   65/325
   12873.01
   1728
   1628
   2402
   802
   8096
   6
   2
   1
   65/650
   12874.01
   1728
   1628
   2402
   829
   8096
   6
   2
   1
   80/400
   12875.01
   1749
   1649
   2402
   1032
   8433
   6
   2
   1
   80/800
   12876.01
   1749
   1649
   2402
   1032
   8433
   6
   2
   1
   100/500
   12877.01
   1749
   1649
   2402
   1030
   8953
   7
   2
   1
   100/1000
   12878.01
   1749
   1649
   2402
   1028
   8953
   7
   2
   1

Gornji deo 5 - klasa opterećenja D400/DN600

  • klasa opterećenja B125 i D400 u skladu sa SRPS EN 124
  • BEGU poklopac
  • svetli otvor Ø 600 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
  • selektivno sa rasteretnom pločom od betona
  • namenjen za separator Oleopator G-H - FST NS65-100
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
550-655 (bez rasteretne ploče)Ø 6001863301.37.08
550-1130 (bez rasteretne ploče)Ø 6001943301.37.09
550-1730 (bez rasteretne ploče)Ø 6001983301.37.10

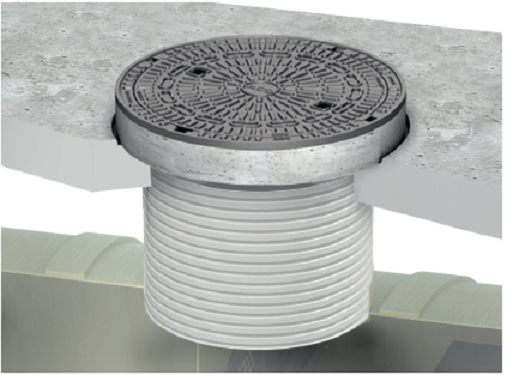

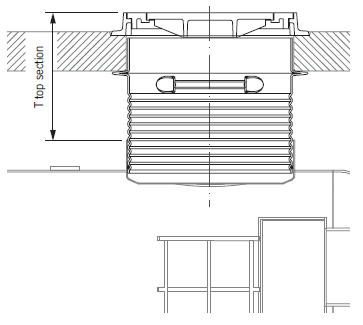

Gornji deo 6 - klasa opterećenja D400/DN800

  • klasa opterećenja B125 i D400 u skladu sa SRPS EN 124
  • poklopac od livenog gvožđa
  • svetli otvor Ø 800 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
  • selektivno sa rasteretnom pločom od betona
  • namenjen za separator Oleopator G-H - FST NS65-100
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
525-735 (bez rasteretne ploče)Ø 800261418950
500-1645 (bez rasteretne ploče)Ø 800272418905

* T ukupno = T tank + T (min-max)
