ACO Quatrix-K protivpovratna klapna za gravitacione cevovode otpadne vode, funkcionšu na jednostavnom principu nepovratnog ventila. Slobodna klapna dopušta kretanje otpadne vode samo u jednom smeru (nizvodno), a kod povratka vode iz kanalizacije, sprečava njen prodor dalje kroz instalaciju.
Koriste se u svim prostorima ispod nivoa kanalizacije, gde je moguće zaustaviti rad izvora otpadne vode (veš mašine, umivaonic, WC šoljei i sl.) za vreme trajanja povratne vode. Zbog jednostavnog principa funkcionisanja i konstrukcije, ovi uređaji ne zahtevaju intenzivan servis niti visoke troškove korištenja.

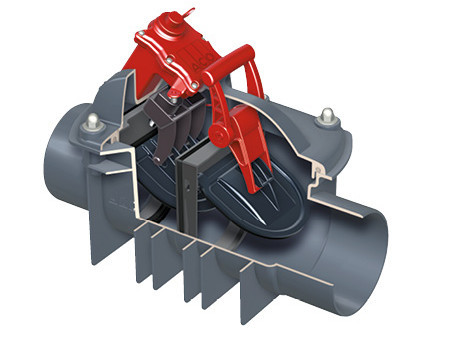

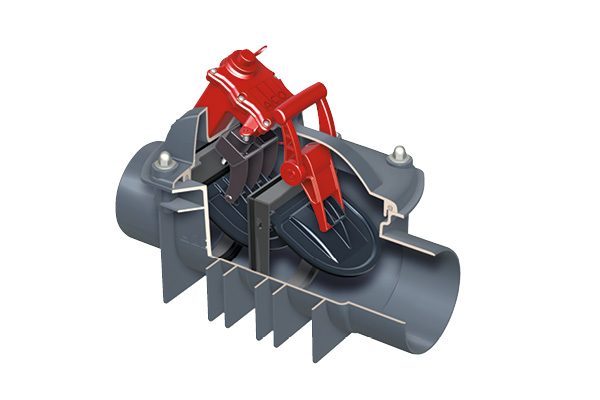

ACO Quatrix-K protivpovratna klapna
Informacije o proizvodu

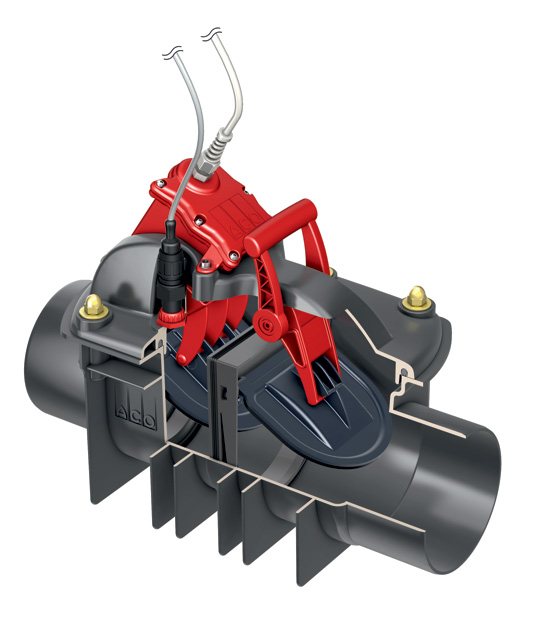

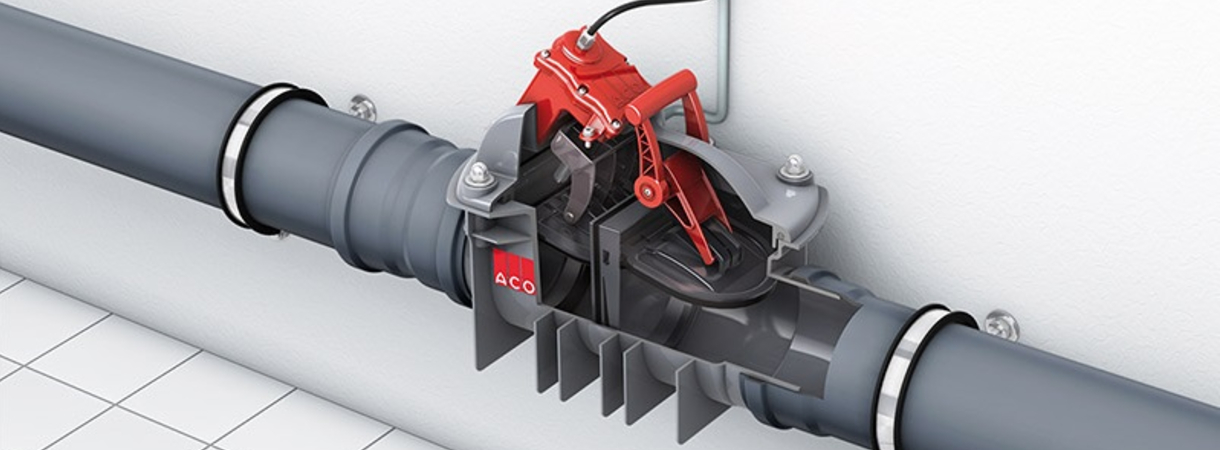

- Za ugradnju u otvorene cevovode
- Izrađena od plastike
- Tip 3F ispitan prema ÖNORM EN 13564
- Sa dvostrukom zaštitom od povratnog toka: jedna automatska i jedna ručna (u slučaju nužde) blokada
- Sa velikim otvorom za čišćenje i održavanje, kao i epruvetom za uzorkovanje
- Sa priključnom električnom kontrolnom jedinicom IP 54 sa integrisanim 4-nedeljnim samokontrolom
- Sa optičkim i zvučnim alarmom za povratnu vodu
- Napajanje u hitnim slučajevima (dugotrajne baterije)
- Motor otporan na poplavu IP 68 (3 m, 24 h)
- Dužina kabla: 5 m (može se produžiti do 30 m)
- Priključne cevi su fabrički izrađene kao završni poklopci
Informacije o proizvodu

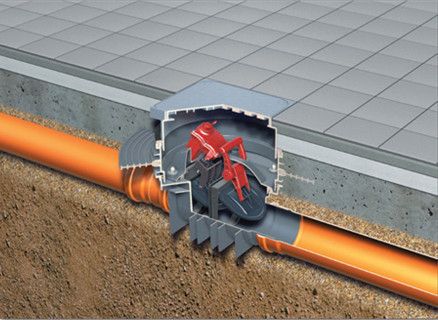

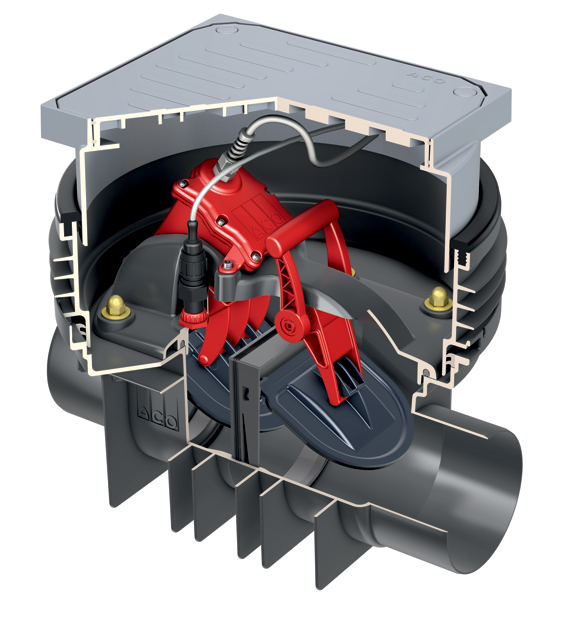

- Za unutrašnju ugradnju u pod
- Izrađena od PP plastike
- Opciono sa zaptivnom prirubnicom podesivom po visini za vodootporni beton
- Tip 3F ispitan prema ÖNORM EN 13564
- Sa dvostrukom zaštitom od povratnog toka: jedna automatska i jedna ručna (u slučaju nužde) blokada
- Sa velikim otvorom za čišćenje i održavanje, kao i epruvetom za uzorkovanje
- Sa priključnom električnom kontrolnom jedinicom IP 54 sa integrisanim 4-nedeljnim samokontrolom
- Sa optičkim i zvučnim alarmom za povratnu vodu
- Napajanje u hitnim slučajevima (dugotrajne baterije)
- Dužina kabla: 5 m (može se produžiti do 30 m)
- Priključne cevi su fabrički izrađene kao završni poklopci
- Gornji deo rotirajući i podesiv po visini
- Reverzibilna ploča za ispunu pločicama ili plastikom, otporna na dnevne vode, klase opterećenja K3
- Zaptivna prirubnica protiv vode pod pritiskom dostupna kao dodatna oprema
- Pogodno i za ugradnju u spoljašnjem oknu, prema uputstvu za ugradnju

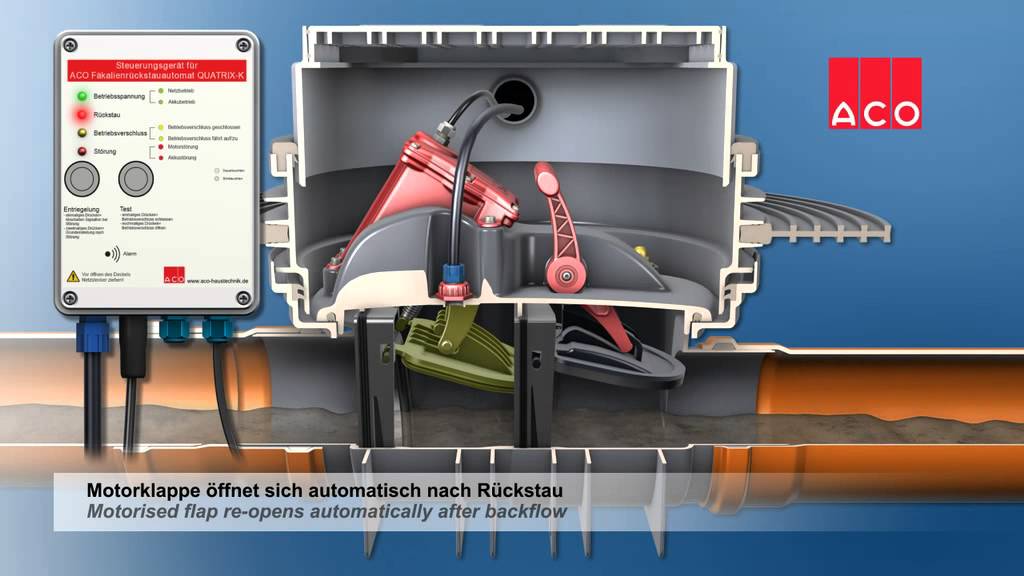

Protivpovratne klapne za kontinuirane cevovode otpadne vode koja sadrži fekalije - ACO Quatrix-K Tip 3 ili 3F ima dve klapne, od kojih se jedna automatski zaključava ako je potrebno. Povratne vode se detektuju preko senzora pritiska, a napajanje u hitnim slučajevima obezbeđuje integrisana baterija. U zavisnosti od mesta ugradnje (na otvorenom ili u podu), automatska povratna klapna Quatrix-K je dostupna u dve verzije.
Obzirom da crne (fekalne) vode sadrže veliku količinu krutog otpada koji može zapeti na ležištu klapne, za ovaj tip otpadne vode koristimo klapne sa elektromotornim pogonom (tip 3F prema SRPS EN 13564). Protivpovratna klapna može se nadograditi sa zaptivnom prirubnicom protiv vode pod pritiskom. Nudimo rešenja za montažu na slobodno okačen cevovod ili u podu.
Više detalja pogledajte na eksternom sajtu

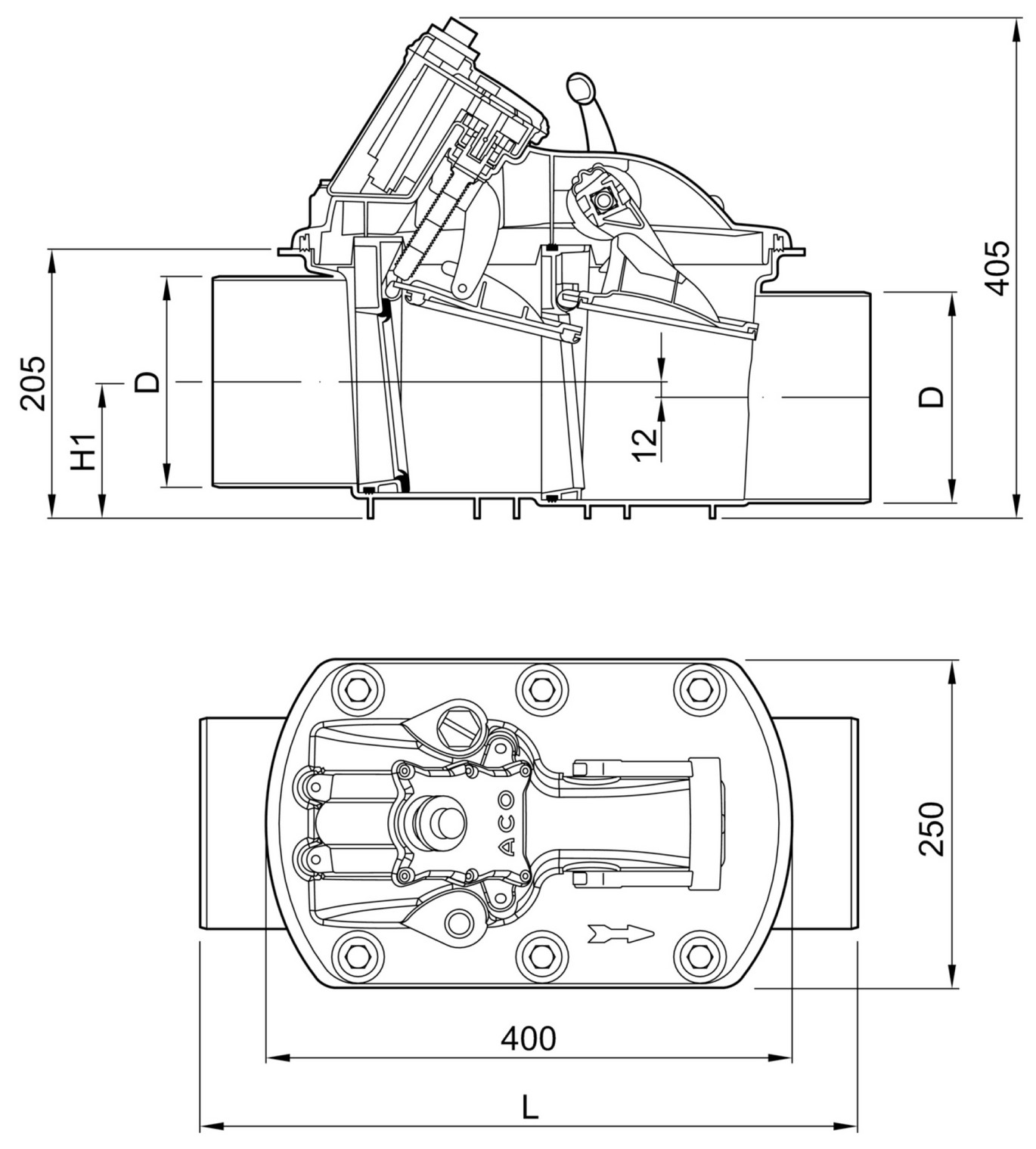

Tabela dimenzija za ACO Quatrix-K - tip 3F
za fekalne (crne) i nefekalne (sive) vode - montaža na cevovod
Nominalna veličina | Dimenzije | Prostor za ugradnju | Težina | Broj artikla | ||
| D | L | H1 | ||||
| [mm] | [mm] | [mm] | [mm] | [kg] | ||
| DN 100 | 110 | 460 | 79 | 350 x 710 | 9,1 | 620368 |
| DN 125 | 125 | 469 | 86 | 350 x 730 | 9,1 | 620486 |
| DN 150 | 160 | 504 | 104 | 350 x 820 | 9,1 | 620369 |

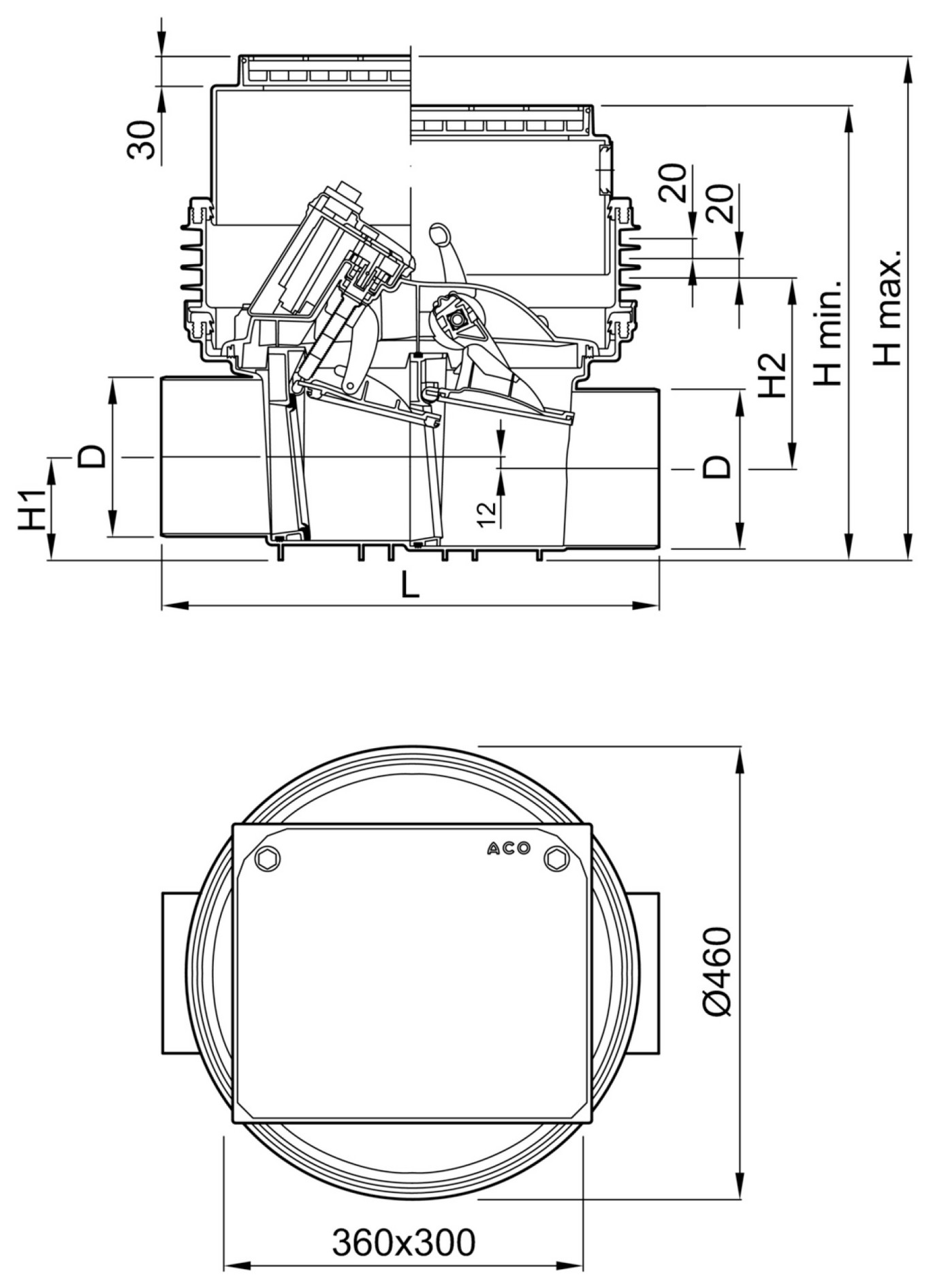

Tabela dimenzija za ACO Quatrix-K - tip 3F sa šaht oknom
za fekalne (crne) i nefekalne (sive) vode - montaža u pod
Nominalna veličina | Dimenzije | Prostor za ugradnju | Težina | Broj artikla | |||||
| D | L | H1 | H2 | H min. | H max. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| DN 100 | 110 | 460 | 79 | 217 | 460 | 512 | 560 x 710 | 15,4 | 620370 |
| DN 125 | 125 | 469 | 86 | 210 | 460 | 512 | 560 x 730 | 15,4 | 620487 |
| DN 150 | 160 | 504 | 104 | 192 | 460 | 512 | 560 x 820 | 15,4 | 620371 |
