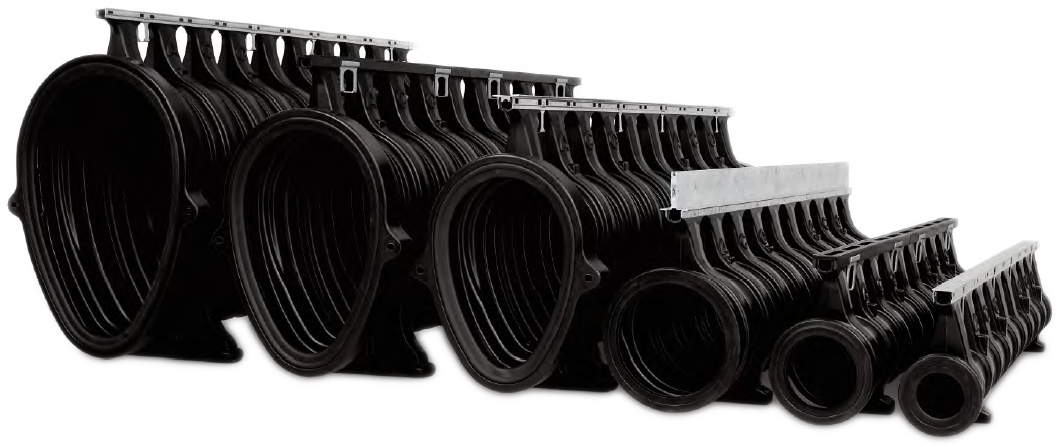

ACO Qmax® je jedinstven sistem koji obezbeđuje optimalno odvodnjavanje površinskih voda za široki spektar infrastrukturnih, industrijskih i javnih objekata. Dizajniran je kao sistem visokih hidrauličkih kapaciteta koji zadovoljava sve klase opterećenja, a pri tom je lagan i kompaktan, kako bi ispunio zahteve za brzom i ekonomičnom ugradnjom. Kao priznanje za svoj invativni dizajn, ACO Qmax® je dobio mnoga priznanja i nagrade.

ACO Qmax

Prednosti:

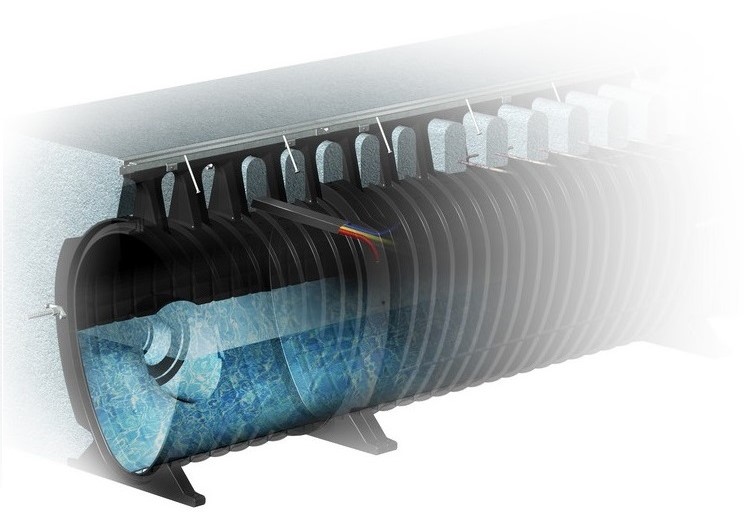

  • Patentiran efekat “betonske grede” dozvoljava kontinuiran prolazak betona ispod ulivnog ruba, ojačavajući konstrukciju kolovozne ploče
  • Integrisana zaptivka u kanalu omogućava brz i vodonepropustan spoj

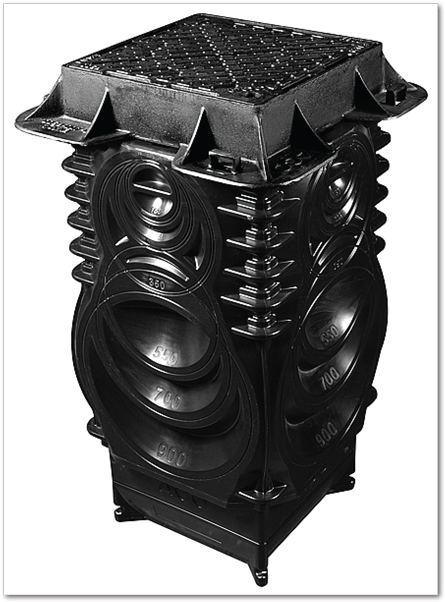

  • Reviziona opkna omogućavaju lako održavanje i čišćenje kanala, kao i spajanje u sva šetiri pravca, vezu sa ulivnim / izlivnim cevima i taložnik za mulj
  • Elementi kanala su dužine 2m, što omogućava brzu i jednostavnu ugradnju
  • Materijal od koga su proizvedeni kanali je u skladu sa zahtevima zaštite životne sredine i ekologije

ACO Qmax® dodatni elementi sistema

ACO Qmax® šlic ulivni rubovi dostupni su u sedam varijanti i pogodani su za sve veličine kanala. Slivni profil može biti izrađen od različitih materijala i klasa opterećenja što omogućava prilagođavanje kanala različitim poljima primene, kao i primenu u uslovima agresivne spoljašnje sredine.

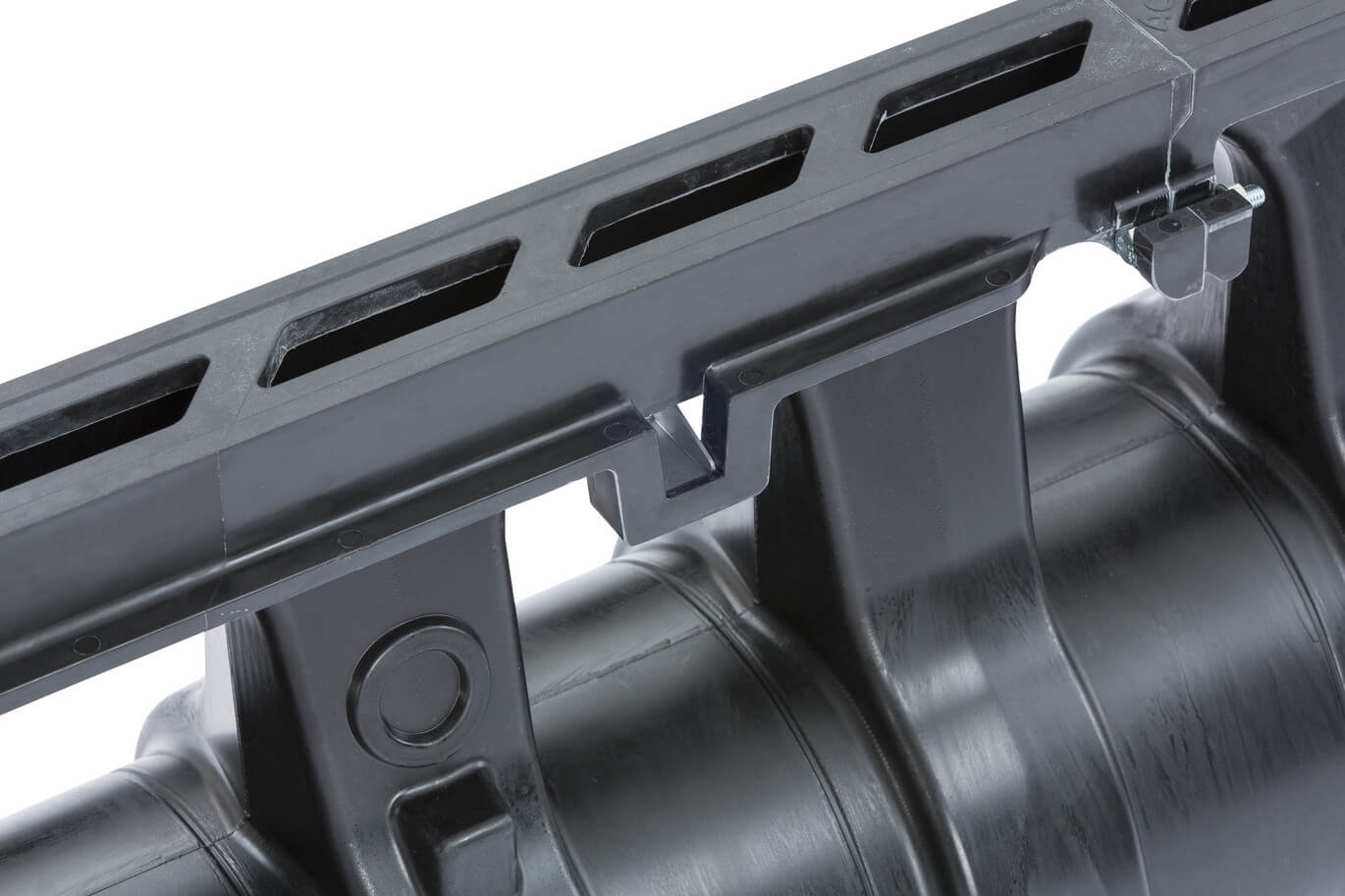

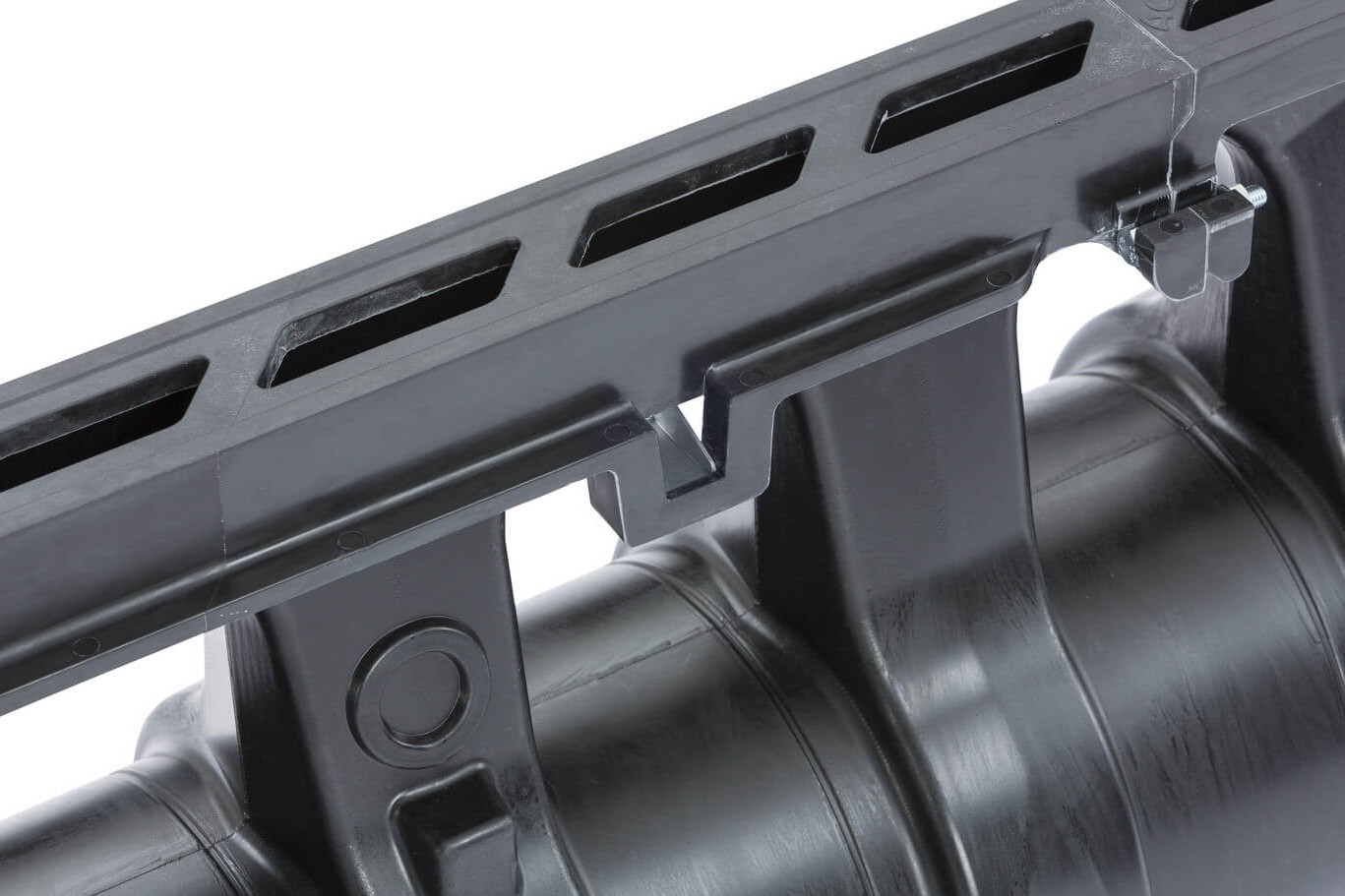

NOVO! ACO Q-Flow - kompozitni crni šlic ulivni rub
  • Materijal: Kompozitna plastika
  • Klasa opterećenja: A15 do F900
  • Primena: Komercijalni i industrijski objekti, autoputevi, pristaništa i aerodromi
  • Ugradnja: Beton i asfalt
  • Širina ulivnog ruba: 25 mm
  • Protok: 18400 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so, agensi za odmrzavanje
  • Zaštita za rešetku: Dostavlja se sa kanalom

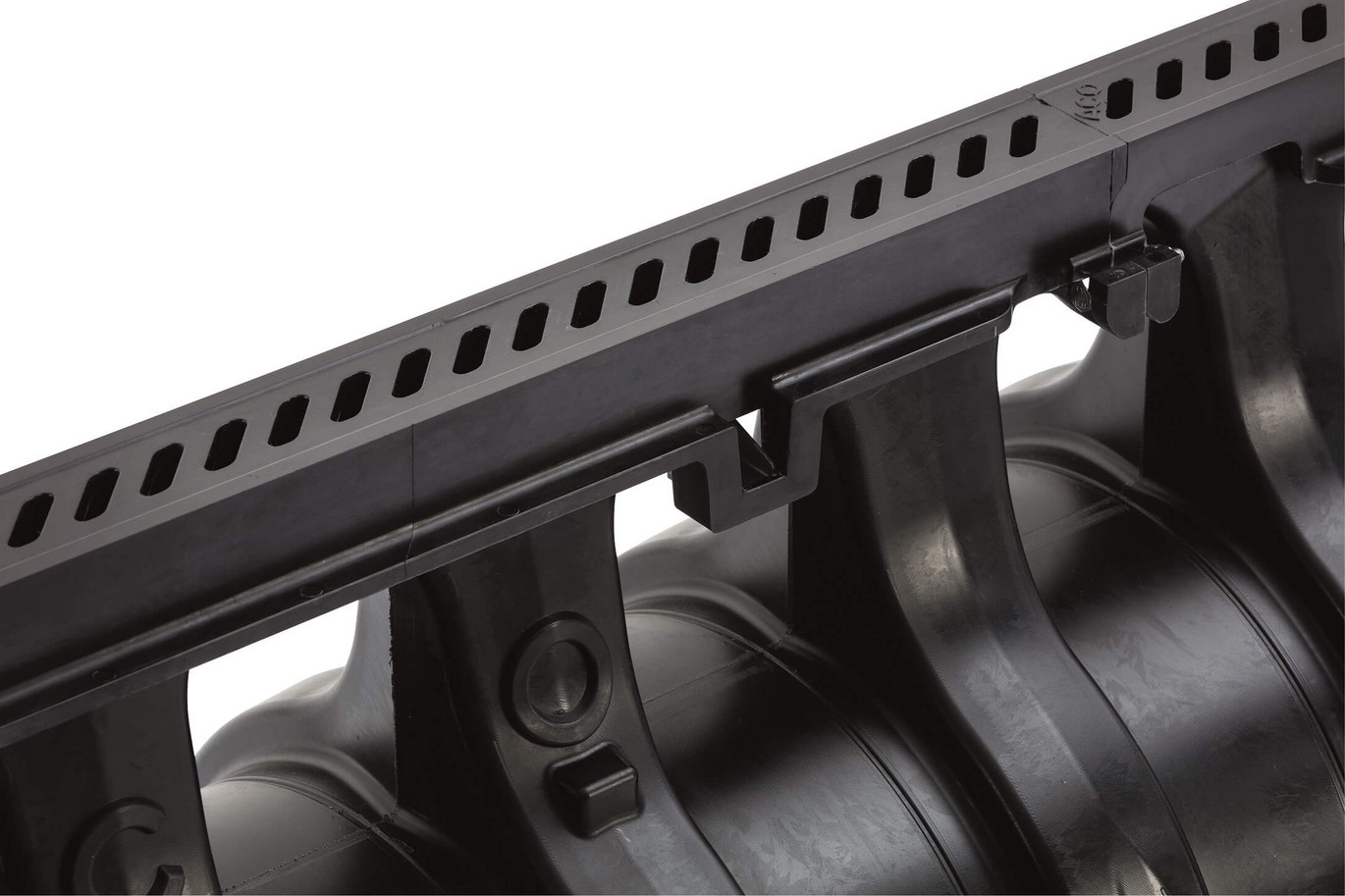

NOVO! ACO Q-Guard - kompozitni crni šlic ulivni rub
  • Materijal: Kompozitna plastika
  • Klasa opterećenja: A15 do F900
  • Primena: Parkinzi, benzinske pumpe, prodajni i komercijalni objekti, aerodromi
  • Ugradnja: Beton i asfalt
  • Širina ulivnog ruba: 9 mm
  • Protok: 10700 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so, agensi za odmrzavanje
  • Zaštita za rešetku: Dostavlja se sa kanalom

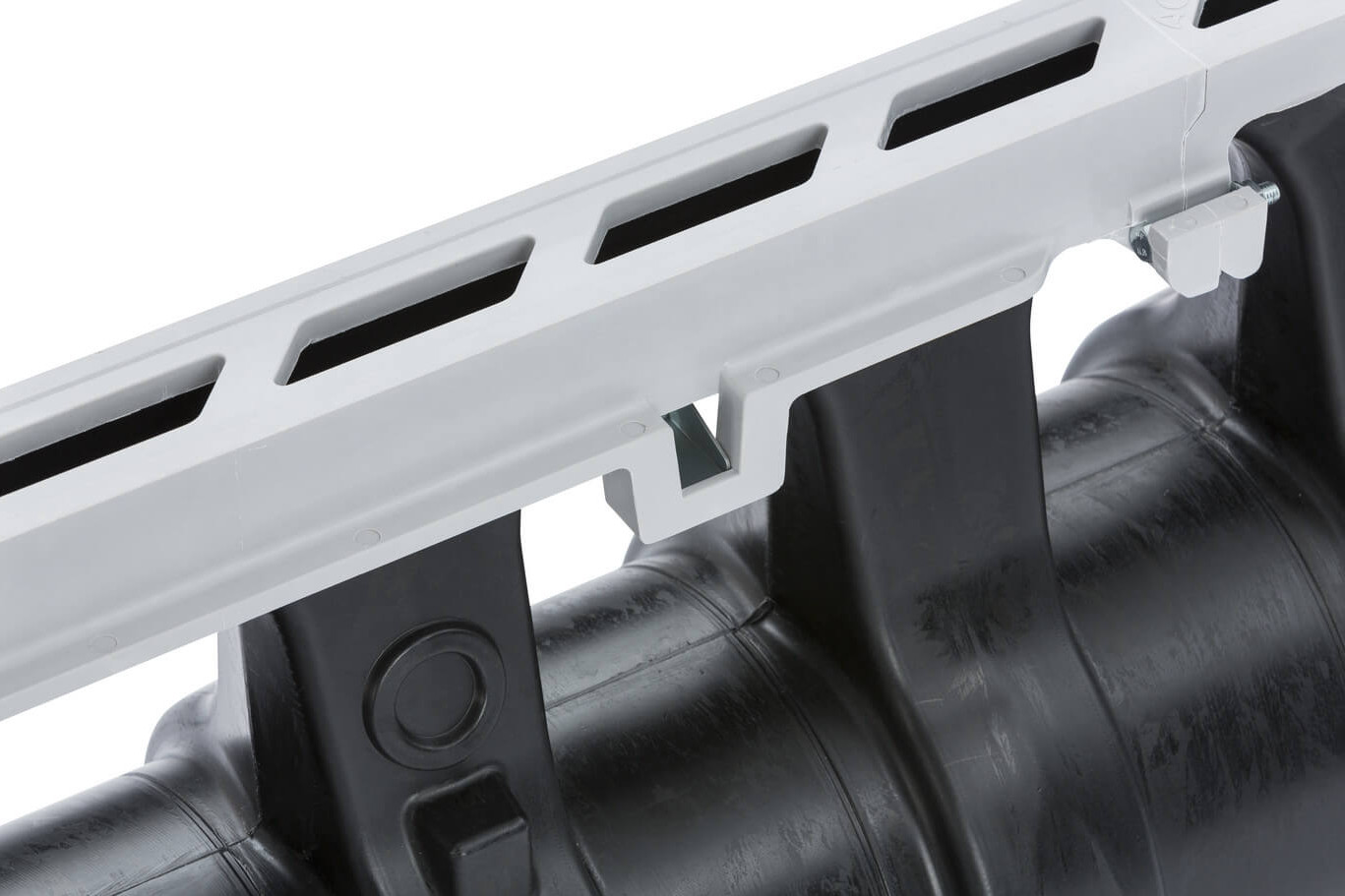

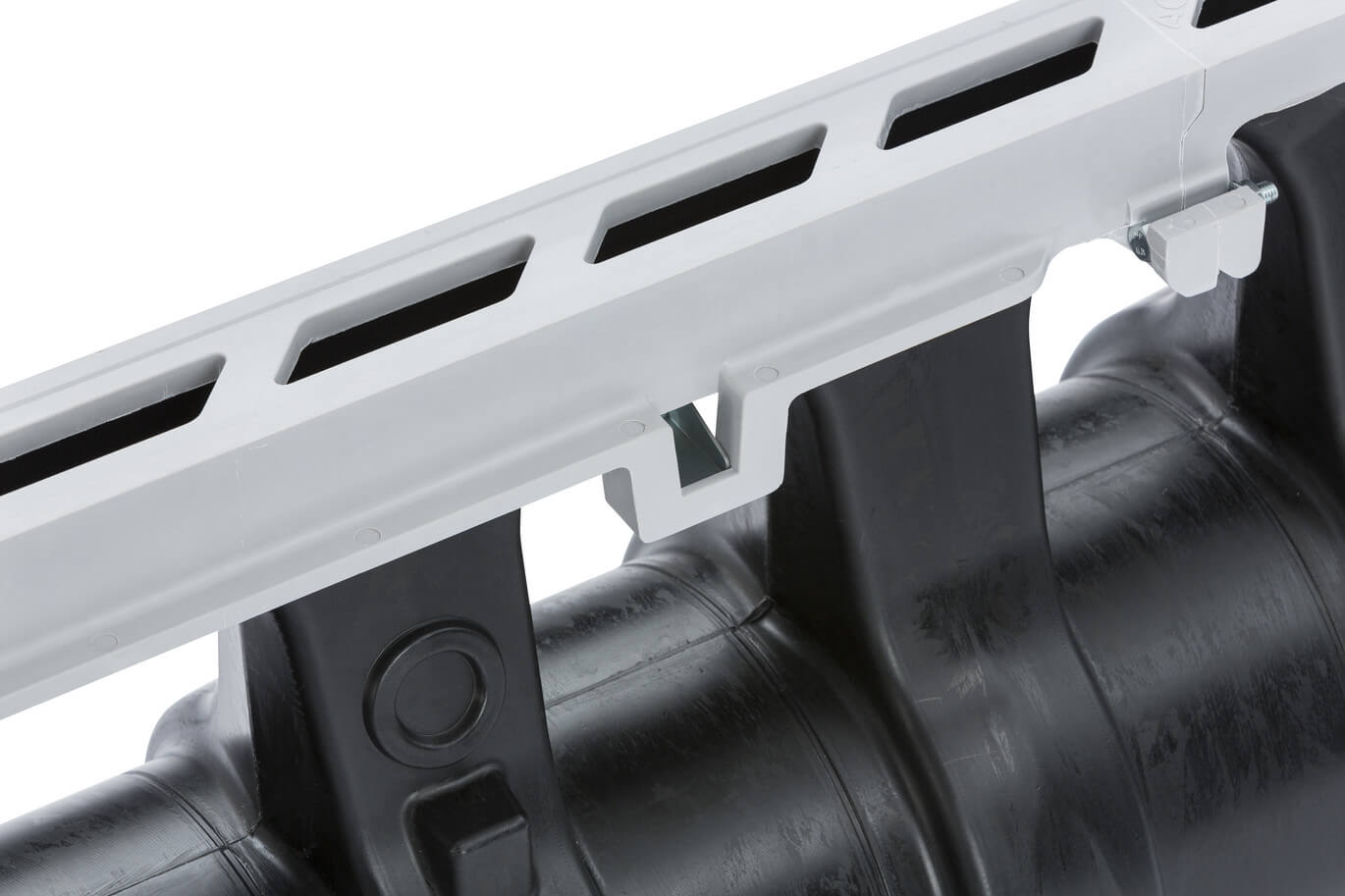

NOVO! ACO Qmax - kompozitni šlic kanal u sivoj boji

ACO Qmax kompozitni kanali Q-Flow i Q-Guard su dostupni i u sivoj boji

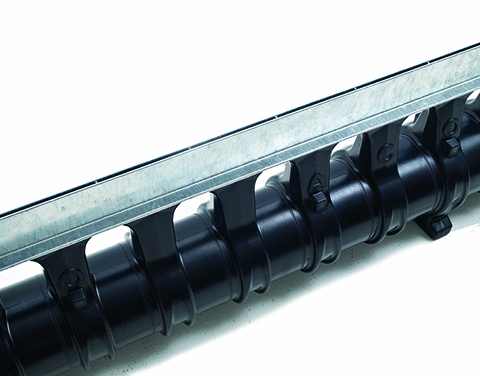

ACO Q-Slot šlic ulivni rub od pocinkovanog čelika
  • Materijal: Pocinkovan čelik
  • Klasa opterećenja: A15 do D400
  • Primena: Otvorene površine, trgovi, parkinzi, prodajni i komercijalni objekti
  • Ugradnja: Blokovi, table i prirodni kamen (dizajniran za materijal za popločanje do 100mm debljine)
  • Širina ulivnog ruba: 10 mm
  • Protok: 10000 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so, agensi za odmrzavanje
  • Zaštita za rešetku: N/A

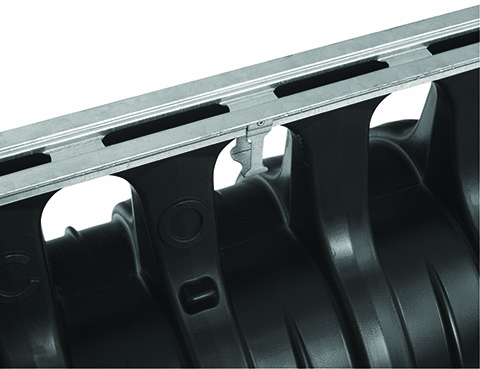

ACO Q-Flow šlic ulivni rub od pocinkovanog čelika
  • Materijal: Pocinkovan čelik
  • Klasa opterećenja: A15 do F900
  • Primena: Komercijalni i industrijski objekti, autoputevi, pristaništa i aerodromi
  • Ugradnja: Beton
  • Širina ulivnog ruba: 26 mm
  • Protok: 18106 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so
  • Zaštita za rešetku: Dostavlja se sa kanalom

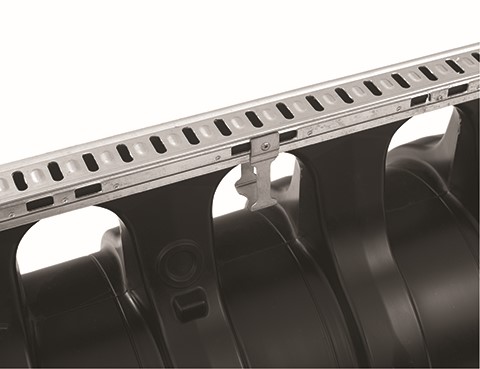

ACO Q-Guard šlic ulivni rub od pocinkovanog čelika
  • Materijal: Pocinkovan čelik
  • Klasa opterećenja: A15 do F900
  • Primena: Parkinzi, benzinske pumpe, prodajni i komercijalni objekti, aerodromi
  • Ugradnja: Beton i asfalt
  • Širina ulivnog ruba: 10 mm
  • Protok: 8356 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so
  • Zaštita za rešetku: Dostavlja se sa kanalom

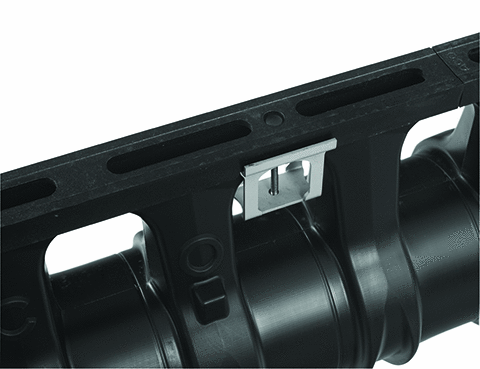

ACO Q-Flow šlic ulivni rub od livenog gvožđa
  • Materijal: Liveno gvožđe
  • Klasa opterećenja: A15 do F900
  • Primena: Komercijalni i industrijski objekti, autoputevi, pristaništa i aerodromi
  • Ugradnja: Beton i asfalt
  • Širina ulivnog ruba: 26 mm
  • Protok: 18775 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so, agensi za odmrzavanje
  • Zaštita za rešetku: Dostavlja se sa kanalom

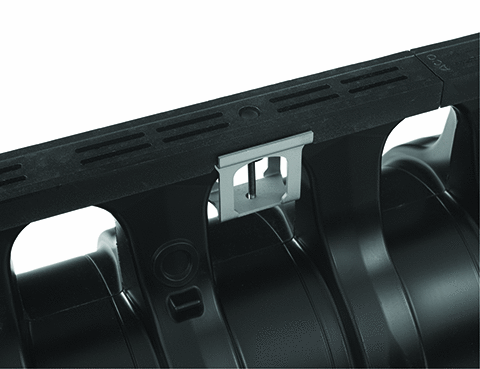

ACO Q-Guard šlic ulivni rub od livenog gvožđa
  • Materijal: Liveno gvožđe
  • Klasa opterećenja: A15 do F900
  • Primena: Parkinzi, benzinske pumpe, prodajni i komercijalni objekti i aerodromi
  • Ugradnja: Beton i asfalt
  • Širina ulivnog ruba: 8 mm
  • Protok: 10925 mm2/m
  • Hemijska otpornost: Ulja, benzin, dizel, so, agensi za odmrzavanje
  • Zaštita za rešetku: Dostavlja se sa kanalom

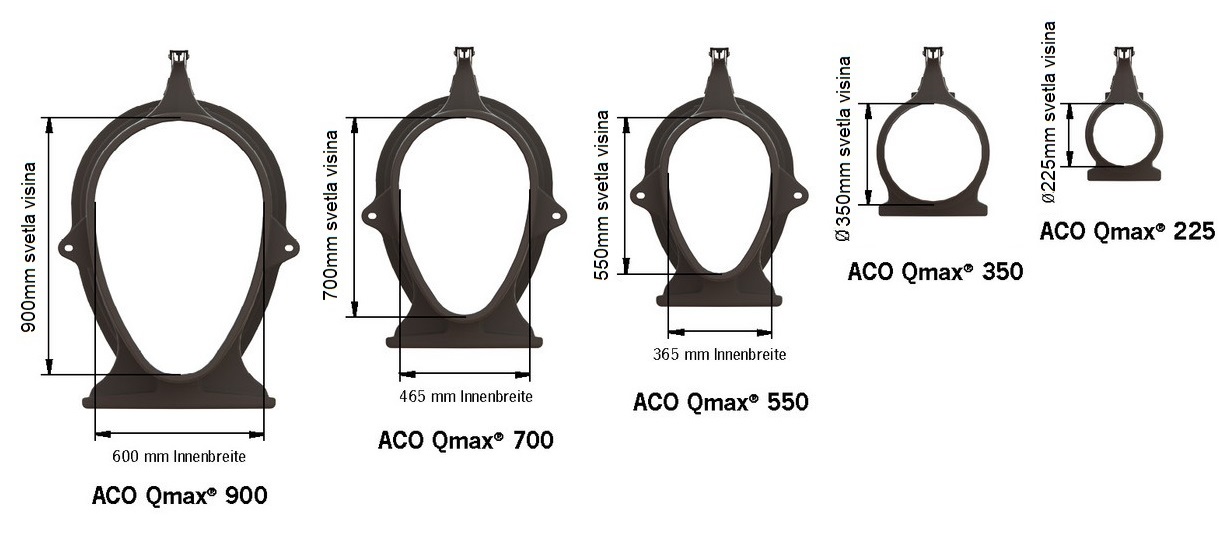

Veličine kanala:

ACO Qmax - odvodnjavanje visokih kapaciteta

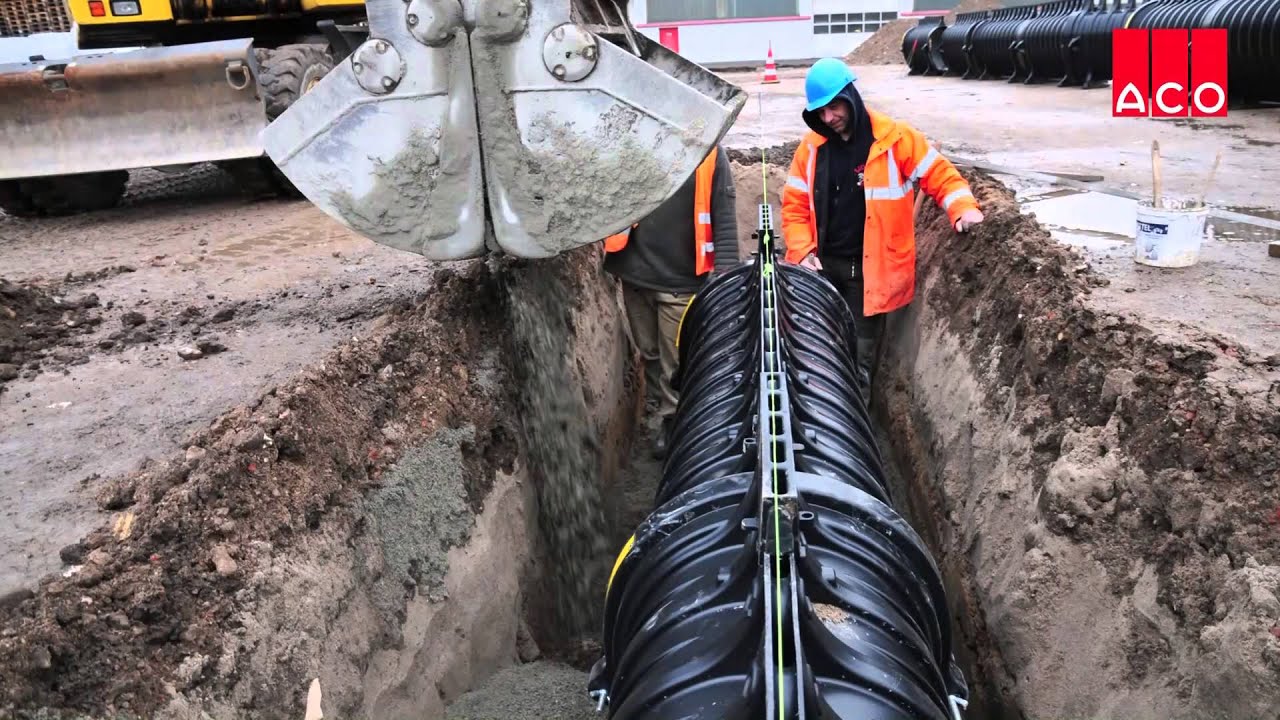

Ugradnja ACO Qmax kanala

ACO Qmax brošurapdf
ACO Brošura održavanje kanalapdf

ACO Qmax 150ZIP pdfZIP dwg
ACO Qmax 225ZIP pdfZIP dwg
ACO Qmax 350ZIP pdfZIP dwg
ACO Qmax 550ZIP pdfZIP dwg
ACO Qmax 700ZIP pdfZIP dwg
ACO Qmax 900ZIP pdfZIP dwg
ACO Qmax oknaZIP pdfZIP dwg
ACO Qmax sabirna okna - NOVOZIP pdfZIP dwg

ACO Qmax skladištenje i manipulacijapdf
Uputstvo za ugradnju kanala ACO Qmax 225,350,550,700,900pdf
Uputstvo za ugradnju ACO Qmax revizionih okanapdf
ACO Qmax održavanje i čišćenjepdf
ACO Uputstvo za ugradnju kanala - opšti deopdf

DoP_ED_T1_1402_uk ACO Qmax 225 QFlow_QGuard-srppdf
DoP_ED_T1_1403_uk ACO Qmax 225 QSlot-srppdf
DoP_ED_T1_1404_uk ACO Qmax 350 QFlow_QGuard-srppdf
DoP_ED_T1_1405_uk ACO Qmax 350 QSlot-srppdf
DoP_ED_T1_1406_uk ACO Qmax 550 QFlow_QGuard-srppdf
DoP_ED_T1_1407_uk ACO Qmax 550 QSlot-srppdf
DoP_ED_T1_1408_uk ACO Qmax 700 QFlow_QGuard-srppdf
DoP_ED_T1_1409_uk ACO Qmax 700 QSlot-srppdf
DoP_ED_T1_1410_uk ACO Qmax 900 QFlow_QGuard-srppdf
DoP_ED_T1_1411_uk ACO Qmax 900 QSlot-srppdf

Nagib0%0,5%1%
Dužina do izliva
L [m]
Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
5024,00,4844,50,8956,01,12
10021,00,2148,50,4863,00,63
20018,00,0951,60,2666,00,33
30015,60,0552,80,1866,30,22
40014,00,0453,60,1366,30,17
50013,00,0354,00,1166,30,13

Nagib0%0,5%1%
Dužina do izliva
L [m]
Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
5077,51,55127,52,55158,03,16
10071,60,72143,01,43182,01,82
20062,00,31156,00,78200,01,00
30055,50,19162,30,54210,00,70
40050,40,13166,00,42215,20,54
50047,50,10168,50,34217,50,44
60043,80,07170,00,28218,30,36
70042,00,06170,30,24218,60,31

Nagib0%0,5%1%
Dužina do izliva
L [m]
Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
50127,02,55190,03,80235,04,70
100117,21,17204,92,05260,02,60
200100,80,50220,01,10286,01,43
30086,10,29226,70,76300,01,00
40078,60,20231,50,58308,10,77
50073,30,15235,00,47313,50,63
60069,40,12237,20,40317,50,53
70067,50,10238,80,34319,40,46
80065,60,08240,00,30320,10,40
90062,20,07240,00,27320,10,36
100060,00,06240,00,24320,10,32

Nagib0%0,5%1%
Dužina do izliva
L [m]
Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
50250,05,00345,06,80405,08,10
100230,02,30370,03,70450,04,50
200200,01,00406,92,03520,02,60
300183,30,10438,91,46550,01,83
400170,80,43458,31,15559,71,40
500160,00,32468,10,94565,31,13
600148,50,25473,60,79570,80,95
700140,40,20477,80,69575,80,83
800136,00,17477,80,60577,80,72
900129,30,14477,80,53577,80,64
1000125,00,13477,80,48577,80,58

Nagib0%0,5%1%
Dužina do izliva
L [m]
Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
50466,59,33620,012,40730,014,60
100440,04,40675,06,75835,08,35
200400,02,00748,03,74950,04,75
300370,51,24786,02,621005,03,35
400343,20,86808,02,021027,82,57
500322,50,65825,01,651045,82,09
600309,00,52834,01,391055,61,76
700296,80,42841,81,201064,01,52
800284,00,36852,01,071075,21,34
900274,50,31857,70,951080,01,20
1000265,00,27863,00,861086,01,09
