ACO Lipumax P

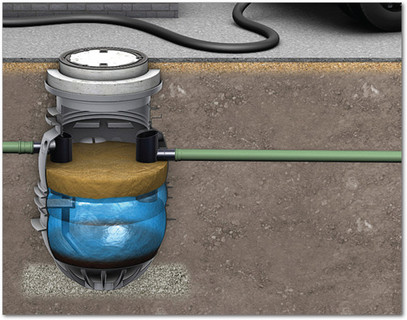

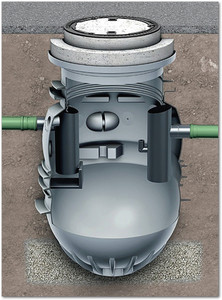

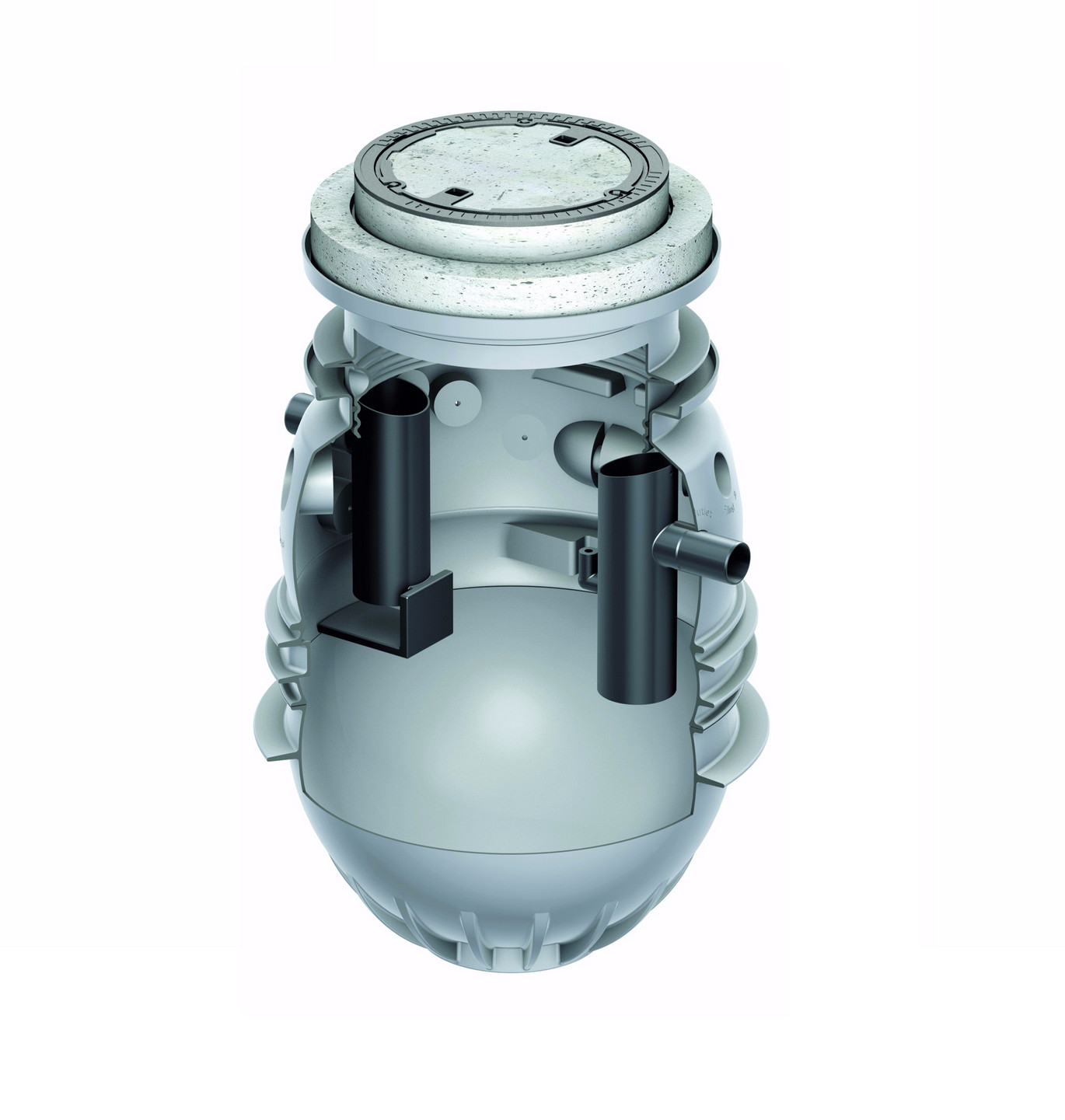

ACO Lipumax P, separator masti od polietilena za ugradnju izvan objekta.

separator masti od polietilena namenjen za ugradnju u zemlju.
proizveden u svemu prema SRPS EN 1825.
pražnjenje i čišćenje preko poklopca.
kada nije dopušteno širenje neprijatnih mirisa iz separatora pri pražnjenju, proizvodimo i varijante ovog uređaja sa priključkom za pražnjenje preko sukcione cevi (oznaka P-D), pa i sa dodatnom unutrašnjom glavom za čišćenje pod pritiskom (ručno upravljanje P-DM ili automatsko upravljanje P-DA).

Različite varijante poklopaca

Strukturna stabilnost

Zaštita od podzemnih voda

Osnovna verzija

Lipumax P-B

Pražnjenje i pranje preko poklopca

Faza izrade 1

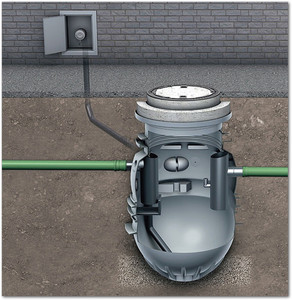

Lipumax P-D

Pražnjenje direktnom sukcijom, pranje preko poklopca

Faza izrade 2

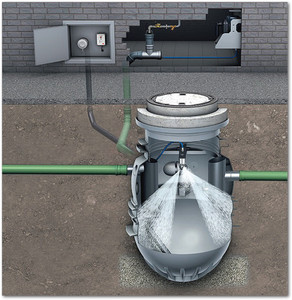

Lipumax P-DM

Pražnjenje direktnom sukcijom i pranje visokopritisnom rotacionom glavom (manuelna kontrola)

Faza izrade 3

Lipumax P-DA

Pražnjenje direktnom sukcijom, pranje preko poklopca

pražnjenje i čišćenje preko poklopca

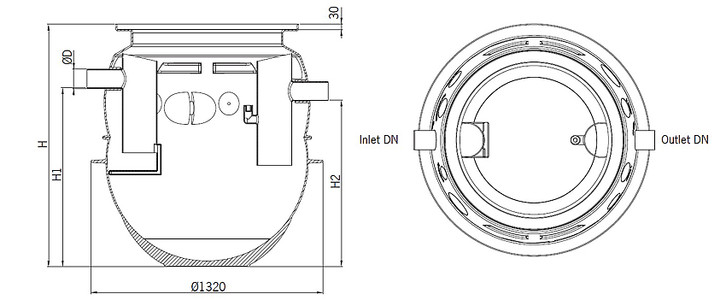

dubina ugradnje u zavisnosti od nadvišenja sa poklopcima

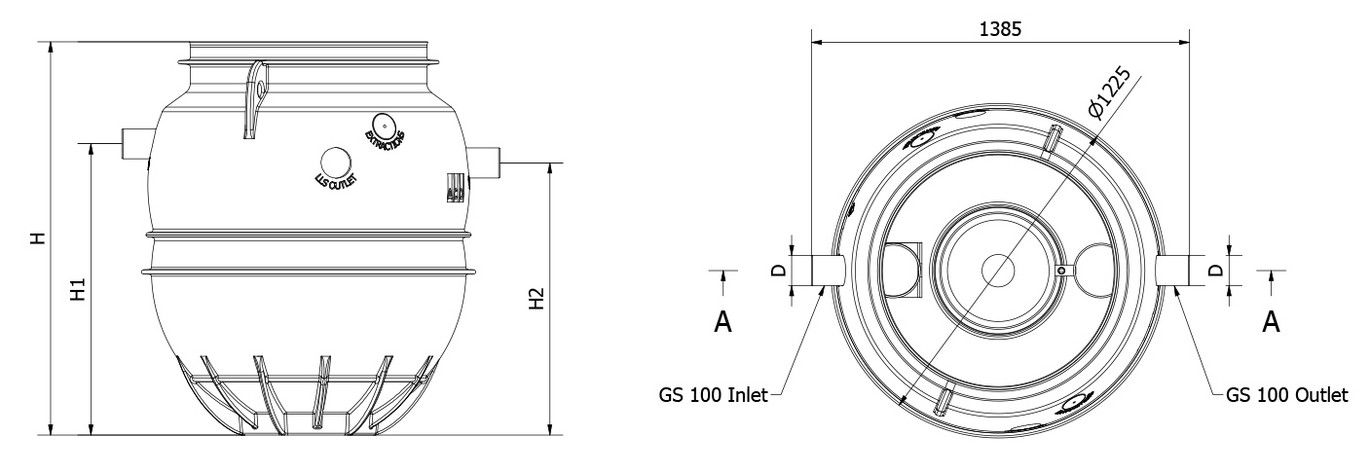

Nominalna veličina NS	Uliv/Izliv DN	Zapremina taložnika (l)	Zapremina masti (l)	Ukupna zapremina (l)	D (mm)	H (mm)	H1 (mm)	H2 (mm)	Težina (kg)	Art.br.
2	100	241	270	731	110	1442	1015	945	60	3202.42.00
2	100	516	270	1009	110	1712	1286	1216	70	3202.42.10
4	100	516	270	1009	110	1712	1286	1216	70	3204.42.00
4	100	998	270	1476	110	2194	1768	1698	86	3204.42.10
5.5	150	569	230	1465	160	2194	1745	1675	90	3205.42.00

pražnjenje i pranje preko poklopca

Nominalna veličina NS	Uliv/Izliv DN	Zapremina taložnika (l)	Zapremina masti (l)	Ukupna zapremina (l)	D (mm)	H (mm)	H1 (mm)	H2 (mm)	Težina (kg)	Art.br.
2	100	245	270	720	110	1377	1015	945	63	3202.80.00
2	100	460	270	930	110	1594	1235	1165	79	3202.80.10
4	100	460	270	930	110	1594	1235	1165	79	3204.80.00
4	100	980	270	1465	110	2129	1745	1675	89	3204.80.10
5.5	150	570	230	1465	160	2129	1475	1675	93	3205.80.00
5.5	150	1065	230	1960	160	2611	2226	2156	108	3205.80.10
7	150	730	285	1675	160	2346	1960	1890	108	3207.80.00
8.5	150	860	360	1900	160	2558	2172	2102	115	3208.80.00
10	150	1010	415	2170	160	2828	2443	2373	125	3210.80.00

pražnjenje direktnom sukcijom preko cevi DN65, PN10, i spoja na vozilo preko Storz-75 B spojnice
pranje preko poklopca

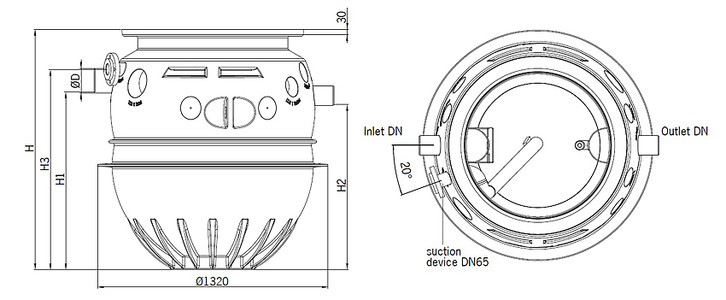

Nominalna veličina NS	Uliv/Izliv DN	Zapremina taložnika (l)	Zapremina masti (l)	Ukupna zapremina (l)	D (mm)	H (mm)	H1 (mm)	H2 (mm)	H3 (mm)	Težina (kg)	Art.br.
2	100	245	270	720	110	1377	1015	945	1147	66	3202.81.00
2	100	460	270	930	110	1594	1235	1165	1364	81	3202.81.10
4	100	460	270	930	110	1594	1235	1165	1364	81	3204.81.00
4	100	980	270	1465	110	2129	1745	1675	1899	92	3204.81.10
5.5	150	570	230	1465	160	2129	1475	1675	1899	95	3205.81.00
5.5	150	1065	230	1960	160	2611	2226	2156	2381	111	3205.81.10
7	150	730	285	1675	160	2346	1960	1890	2116	111	3207.81.00
8.5	150	860	360	1900	160	2558	2172	2102	2328	118	3208.81.00
10	150	1010	415	2170	160	2828	2443	2373	2598	128	3210.81.00

Dodatne informacije o proizvodu možete pronaći na eksternom sajtu Lipumax P-D

pražnjenje direktnom sukcijom preko cevi DN65, PN10, i spoja na vozilo preko Storz-75 B spojnice

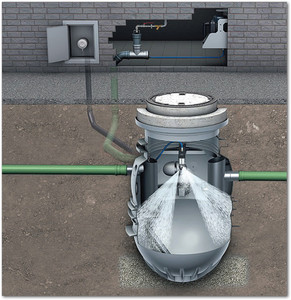

pranje pomoću hidro-mehaničkog unutrašnjeg pranja: pumpa visokog pritisak i hladna voda unutar objekta i rotaciona glava za pranje unutar separatora
manuelna kontrola

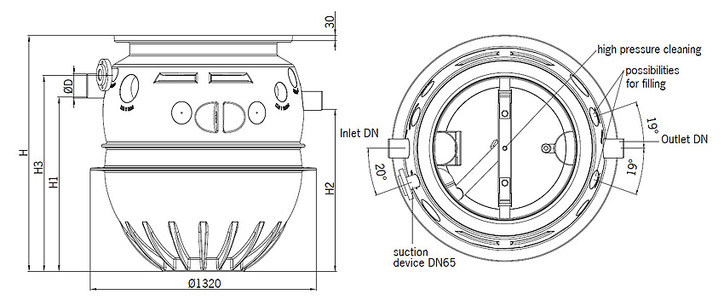

Nominalna veličina NS	Uliv/Izliv DN	Zapremina taložnika (l)	Zapremina masti (l)	Ukupna zapremina (l)	D (mm)	H (mm)	H1 (mm)	H2 (mm)	H3 (mm)	Težina (kg)	Art.br.
2	100	245	270	720	110	1377	1015	945	1147	119	3202.82.00
2	100	460	270	930	110	1594	1235	1165	1364	134	3202.82.10
4	100	460	270	930	110	1594	1235	1165	1364	134	3204.82.00
4	100	980	270	1465	110	2129	1745	1675	1899	145	3204.82.10
5.5	150	570	230	1465	160	2129	1475	1675	1899	148	3205.82.00
5.5	150	1065	230	1960	160	2611	2226	2156	2381	164	3205.82.10
7	150	730	285	1675	160	2346	1960	1890	2116	164	3207.82.00
8.5	150	860	360	1900	160	2558	2172	2102	2328	171	3208.82.00
10	150	1010	415	2170	160	2828	2443	2373	2598	181	3210.82.00

Dodatne informacije o proizvodu možete pronaći na eksternom sajtu Lipumax P-DM

pražnjenje direktnom sukcijom preko cevi DN65, PN10, i spoja na vozilo preko Storz-75 B spojnice
pranje pomoću hidro-mehaničkog unutrašnjeg pranja: pumpa visokog pritisak i hladna voda unutar objekta i rotaciona glava za pranje unutar separatora
automatska kontrola

Nominalna veličina NS	Uliv/Izliv DN	Zapremina taložnika (l)	Zapremina masti (l)	Ukupna zapremina (l)	D (mm)	H (mm)	H1 (mm)	H2 (mm)	H3 (mm)	Težina (kg)	Art.br.
2	100	245	270	720	110	1377	1015	945	1147	123	3202.83.00
2	100	460	270	930	110	1594	1235	1165	1364	138	3202.83.10
4	100	460	270	930	110	1594	1235	1165	1364	138	3204.83.00
4	100	980	270	1465	110	2129	1745	1675	1899	149	3204.83.10
5.5	150	570	230	1465	160	2129	1475	1675	1899	152	3205.82.00
5.5	150	1065	230	1960	160	2611	2226	2156	2381	167	3205.83.10
7	150	730	285	1675	160	2346	1960	1890	2116	168	3207.83.00
8.5	150	860	360	1900	160	2558	2172	2102	2328	175	3208.83.00
10	150	1010	415	2170	160	2828	2443	2373	2598	185	3210.83.00

Dodatne informacije o proizvodu možete pronaći na eksternom sajtu Lipumax P-DA

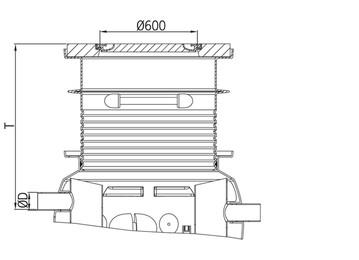

Lipumax-P-nadvisenja-A15-novo Df35be7e23

klasa opterećenja A15 u skladu sa SRPS EN 124
ram od betona sa poklopcem od livenog gvožđa
svetli otvor Ø 600 mm
poklopac slobodno oslonjen
cev za nadvišenje od polietilena (uključena samo kod gornjih delova 3300.14.01 i 3300.14.02)

NS/SF	2/200	2/400	4/400	4/800	5.5/550	5.5/110	7/700	8.5/800	10/1000	Težina (kg)	Artikal br.
T (mm)	420	420	420	440	445	445	445	445	445	145	3300.14.00
	720-1020	720-1020	720-1020	720-1020	745-1045	745-1045	745-1045	745-1045	745-1045	170	3300.14.01
	720-1985	720-1985	720-1985	720-1830	745-1855	745-1370	745-11640	745-1430	745-1160	193	3300.14.02

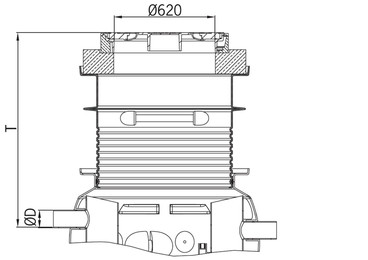

Lipumax-P-nadvisenja-B125-novo 8c47fe5dd7

klasa opterećenja B125 u skladu sa SRPS EN 124
ram od betona sa poklopcem od livenog gvožđa
svetli otvor Ø 600 mm
poklopac slobodno oslonjen
adaptivna ploča od betona Ø 1000 mm x 150 mm
cev za nadvišenje od polietilena (uključena samo kod gornjih delova 3300.15.01 i 3300.15.02)

NS/SF	2/200	2/400	4/400	4/800	5.5/550	5.5/110	7/700	8.5/800	10/1000	Težina (kg)	Artikal br.
T (mm)	585	585	585	585	610	610	610	610	610	282	3300.15.00
	885-1195	885-1195	885-1195	885-1195	910-1220	910-1220	910-1220	910-1220	910-1220	307	3300.15.01
	885-1985	885-1985	885-1985	885-1830	910-1855	910-1370	910-1640	910-1430	910-1160	330	3300.15.02

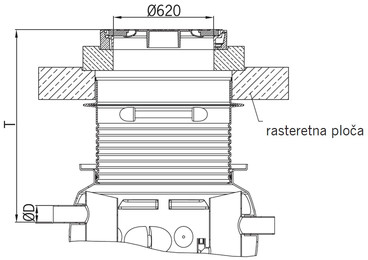

Lipumax-P-nadvisenja-D400-novo 78729d6e87

klasa opterećenja D400 u skladu sa SRPS EN 124
ram od betona sa poklopcem od livenog gvožđa
svetli otvor Ø 600 mm
poklopac slobodno oslonjen
adaptivna ploča od betona Ø 1000 mm x 150 mm
cev za nadvišenje od polietilena
selektivno sa rasteretnom pločom od betona Ø 1500 mm x 200 mm

NS/SF	2/200	2/400	4/400	4/800	5.5/550	5.5/110	7/700	8.5/800	10/1000	Težina (kg)	Artikal br.
T (mm)	865-1985	865-1985	865-1985	865-1830	890-1855	890-1370	890-1640	890-1430	890-1160	330	3300.17.00*
	865-1985	865-1985	865-1985	865-1830	890-1855	890-1370	890-1640	890-1430	890-1160	1030	3300.16.00**

* bez rasteretne ploče

** sa rasteretnom pločom

ACO P polietilenski separatori ENG

pdf

ACO Lipumax-P-X NS 2 ST200	pdf	dwg
ACO Lipumax-P-X NS 2 ST400	pdf	dwg
ACO Lipumax-P-X NS 4 ST 400	pdf	dwg
ACO Lipumax-P-X NS 4 ST800	pdf	dwg
ACO Lipumax-P-X NS 5,5 ST550	pdf	dwg
ACO Lipumax-P-B NS 5,5 ST1100	pdf	dwg
ACO Lipumax-P-B NS 7 ST700	pdf	dwg
ACO Lipumax-P-B NS 8,5 ST850	pdf	dwg
ACO Lipumax-P-B NS 10 ST1000	pdf	dwg

Tenderski opis ACO Lipumax-P-X NS 2 ST200	xlsx
Tenderski opis ACO Lipumax-P-X NS 2 ST400	xlsx
Tenderski opis ACO Lipumax-P-X NS 4 ST 400	xlsx
Tenderski opis ACO Lipumax-P-X NS 4 ST800	xlsx
Tenderski opis ACO Lipumax-P-X NS 5,5 ST550	xlsx
Tenderski opis ACO Lipumax-P-B NS 5,5 ST1100	xlsx
Tenderski opis ACO Lipumax-P-B NS 7 ST700	xlsx
Tenderski opis ACO Lipumax-P-B NS 8,5 ST850	xlsx
Tenderski opis ACO Lipumax-P-B NS 10 ST1000	xlsx

Uputstvo za ugradnju Lipumax separatora masti	pdf
Odrzavanje separatora masti SRPS EN 1825	pdf

DoP_ST_T1_1301_EN_Lipumax P

pdf

Browser not supported

Opis proizvoda:

Lipumax P-B

Lipumax P-D

Lipumax P-DM

Lipumax P-DA

Gornji deo 1 - klasa opterećenja A15

Gornji deo 2 - klasa opterećenja B125

Gornji deo 3 - klasa opterećenja D400

Brošura

Tehnički crteži

Tenderski opisi

Uputstvo za ugradnju

Sertifikati

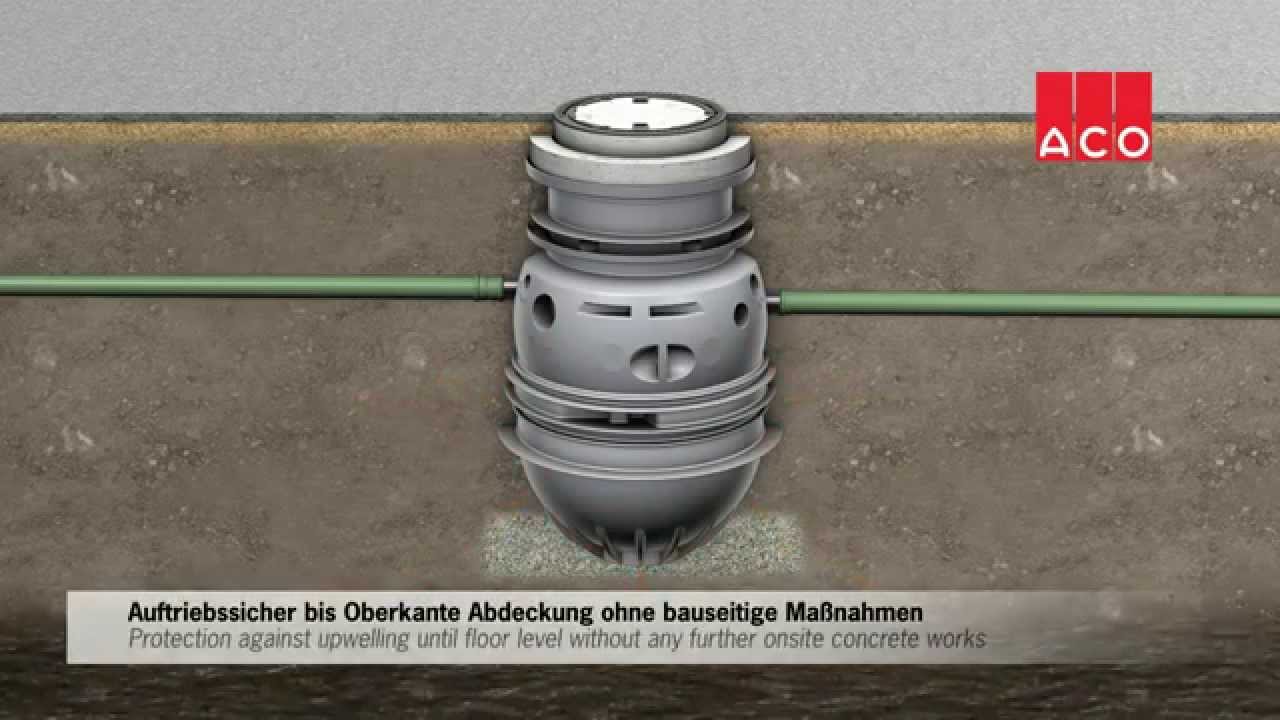

ACO ST Lipumax P - ugradnja i funkcionisanje
