ACO separatori naftnih derivata

Šta su separatori lakih naftnih derivata?

Srpska norma SRPS EN858 - Sistemi separatora za lake tečnosti (npr za ulja I benzin) u delu SRPS EN 858-1:2008, tačka 3.4 navodi



Separator (klase I, klase II) je deo separacijskog Sistema koji odvaja i zadržava lake tečnosti iz otpadne vode.

Kada koristimo separatore naftnih derivata?

Iz SRPS EN 858-2:2008, tačka 4.1: Uopšteno, separatorski sistemi se ugrađuju iz jednog ili više razloga: a) prečišćavanje otpadne vode  (tehnološke otpadne vode) nastale u industiji, pranju automobila, čišćenju zauljenih površina i sa sličnih izvora kao što su točiona mesta na benzinskim stanicama; b) prečišćavanje zauljene kišnice koja otiče sa vodonepropustnih povšina kao što su parkirališta, putevi, skladišta; c) zadržavanje i zaštita okolnog područja od izlivanja lakih tečnosti

Kada ne koristimo separatore lakih naftnih derivata?

Ograničenja u primeni iz norme SRPS EN858-2: tačka 5.1

 Separatorske sisteme treba ugraditi u odvodnim sistemima gde je potrebno lake tečnosti izdvojiti iz vode i zadržati ih u separatoru. Ne smeju se ugrađivati u odvodne i kanalizacione sisteme sa sanitarnim otpadnim vodama. Slivne površine na kojima postoji mala mogućnost pojave lakih tečnosti, kao što su krovovi i zelene površine, ne bi trebali priključivati na separatore.

Da bi se osigurao kvalitet, sigurnost i efikasnost separatora, njihova konstrukcija i funkcionalnost kompletnog separatora kao i njegovih pojedinačnih elemenata propisane su evropskim normama koje su usvojene i u Srbiji. U nastavku izdvajamo nekoliko:

SRPS EN 858-1:2008

Sistemi separatora za lake tečnosti – separatori (npr. za ulja i benzin) – 1. deo:

Pravila projektovanja, izrade, ispitivanja, označavanja i kontrole kvaliteta uređaja

SRPS EN 476:2011
Opšti zahtevi za komponente koje se koriste za kanalizacione sisteme
SRPS EN 858-2:2008

Sistemi separatora za lake tečnosti – separatori (npr. za ulja i benzin) – 2. deo:

 Izbor nazivne veličine, ugradnja, upotreba i održavanje.

SRPS EN 206-1:2011

Beton — 1.deo: Specifikacija, performanse, proizvodnja i usaglašenost

SRPS EN 124

Poklopci za slivnike i kontrolna okna za saobraćajne i pešačke površine:

 Konstrukcioni zahtevi, način ispitivanja, označavanje, upravljanje kvalitetom.

Iz SRPS EN 858-2:2003, tačka 4.3.1:

Veličina separatora za lake tečnosti određuje se na osnovu karakteristika i protoka tečnosti koju treba tretirati, a treba uzeti u obzir:

  • najveći intenzitet protoka kišnice,
  • najveći intenzitet protoka otpadne vode (tehnološke otpadne vode);
  • gustoću lakih naftnih derivata;
  • prisutnost supstanci koje mogu ometati separaciju (npr. deterdženti).
Za dimenzionisanje u skladu sa normom možete koristiti i našu aplikaciju "ACO online asistent za dimenzioniranje separatora naftnih derivata" ili kontaktirajte naš stručni tim za tehničku podršku.

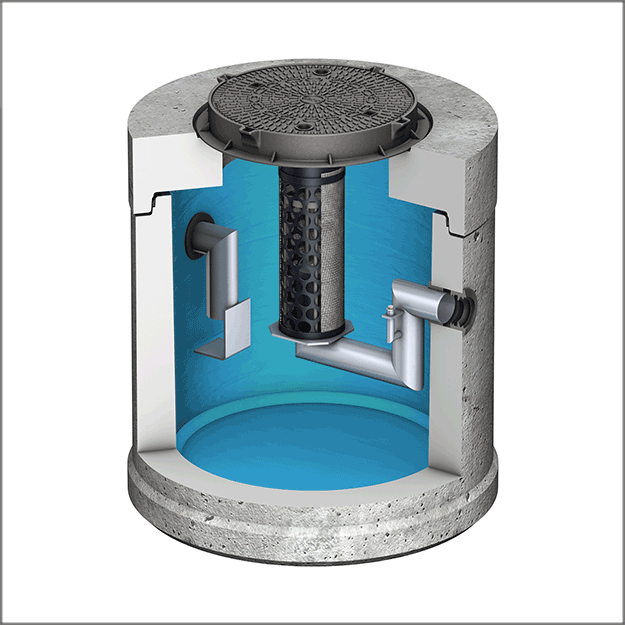

ACO Oleopator C - armiranobetonski separator

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju od armiranog betona sa ili bez integrisanog taložnika
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Efekat prečišćavanja: klasa I
  • BEGU poklopac klase nosivosti D400 prema SRPS EN 124
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

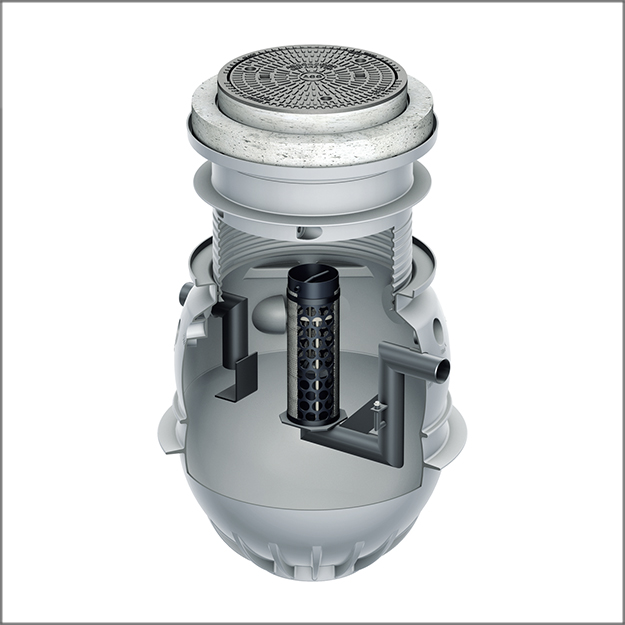

ACO Oleopator P - polipropilenski separator

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju od polietilena sa integrisanim taložnikom
  • Otporan na delovanje uzgonskih sila podzemnih voda bez dodatnog betoniranja
  • Poklopac klase nosivosti A15, B125 ili D400 prema SRPS EN 124
  • Efekat prečišćavanja: klasa I
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

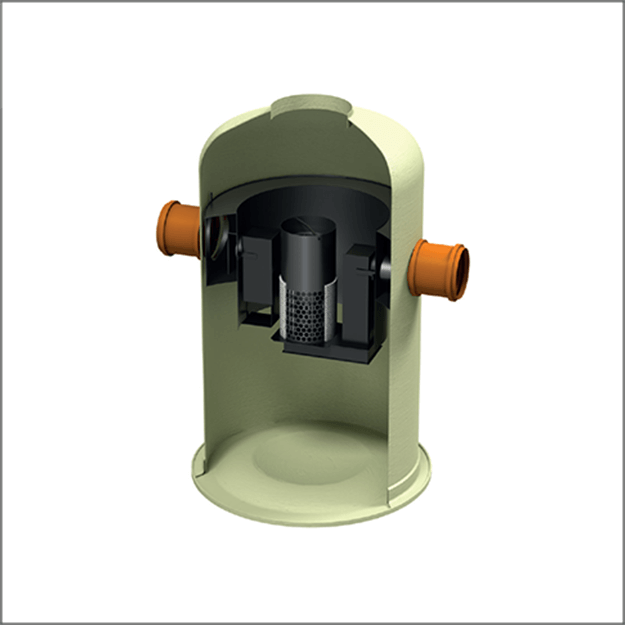

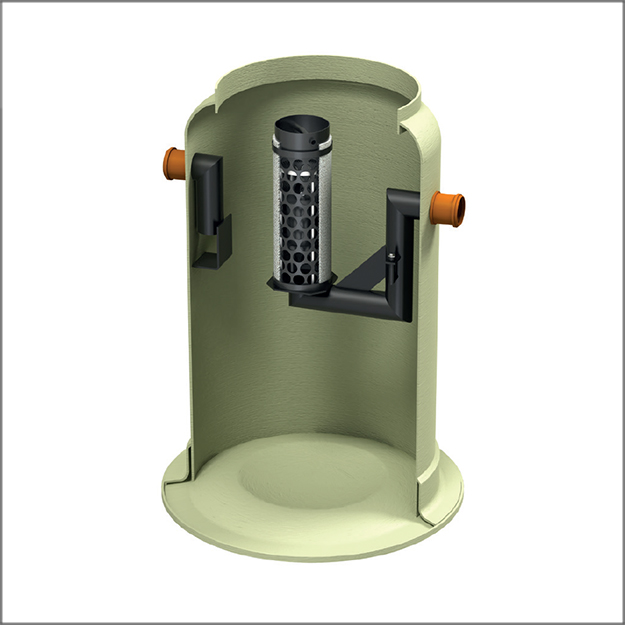

ACO Oleopator G - GRP separator

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju sa integrisanim taložnikom
  • Protoka do maksimum 50l/s i vertikalnim telom
  • Efekat prečišćavanja: klasa I
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

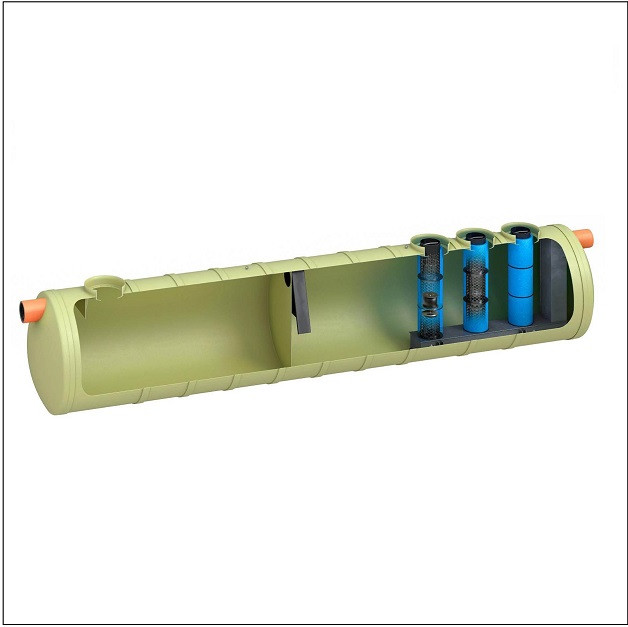

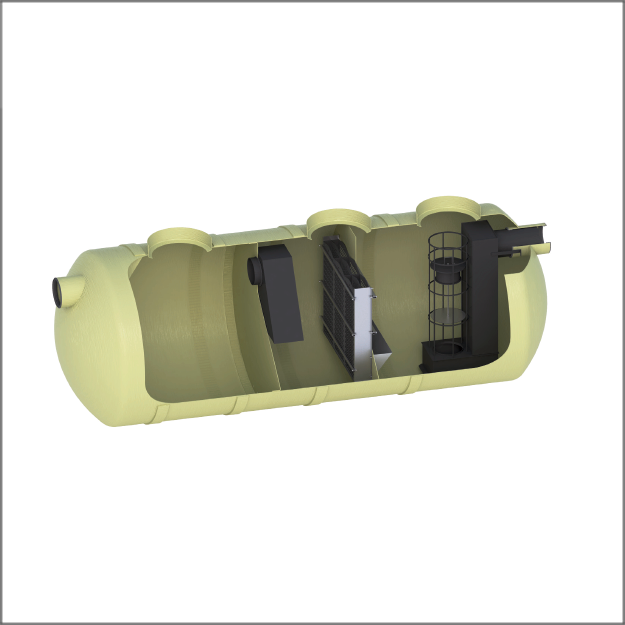

ACO Oleopator G-H - GRP horizontalni separator

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju sa integrisanim taložnikom
  • Protoka od 65-100 l/s sa horizontalnim telom
  • Efekat prečišćavanja: klasa I
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

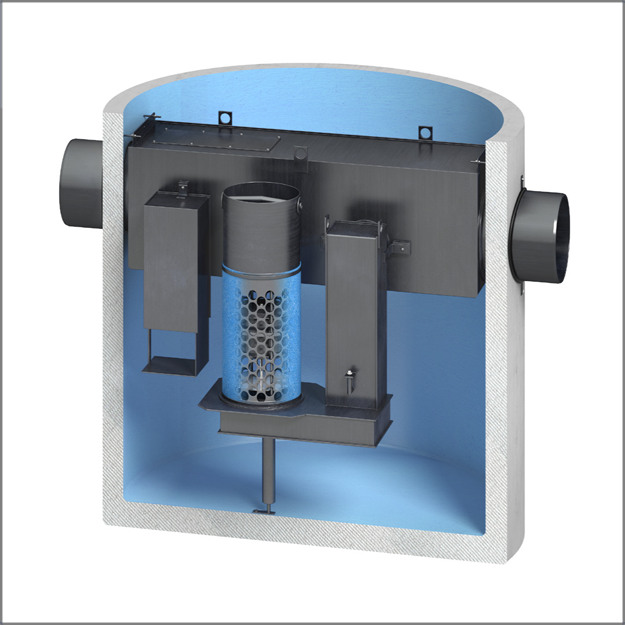

ACO Oleopator-Bypass C - armiranobetonski separator sa Bypassom

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju od armiranog betona sa Bypassom, sa ili bez integrisanog taložnika
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Efekat prečišćavanja: klasa I
  • BEGU poklopac klase nosivosti D400 prema SRPS EN 124
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

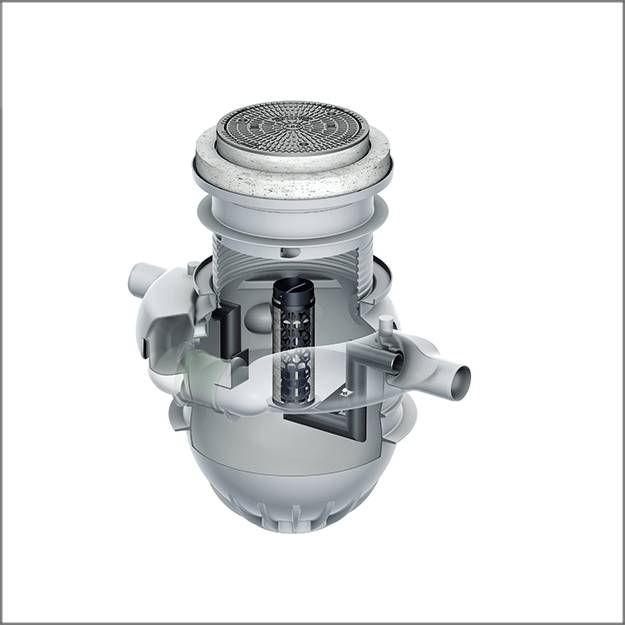

ACO Oleopator-Bypass P - polietilenski separator sa Bypassom

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju od polietilena sa Bypassom i integrisanim taložnikom
  • Otporan na delovanje uzgonskih sila podzemnih voda bez dodatnog betoniranja
  • Poklopac klase nosivosti A15, B125 ili D400 prema SRPS EN 124
  • Efekat prečišćavanja separatora: klasa I
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

ACO Oleopator-Bypass G - GRP separator sa Bypassom

  • Koalescentni separator lakih tečnosti za ugradnju u zemlju sa Bypassom i integrisanim taložnikom
  • Efekat prečišćavanja separatora: klasa I
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Konstruiran, proizveden i ispitan u skladu sa SRPS EN 858

ACO Oleopator C - armiranobetonski separator sa eksternim Bypassom

  • Koalescentni separator lakih naftnih derivata od armiranog betona za ugradnju u zemlju sa obilaznim tokom (Bypass-om) i taložnikom
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Efekat prečišćavanja: klasa I
  • BEGU poklopac klase nosivosti D400 prema SRPS EN 124
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858
  • Koristi se u slučajevima ukupnog protoka većeg od 300 l/s

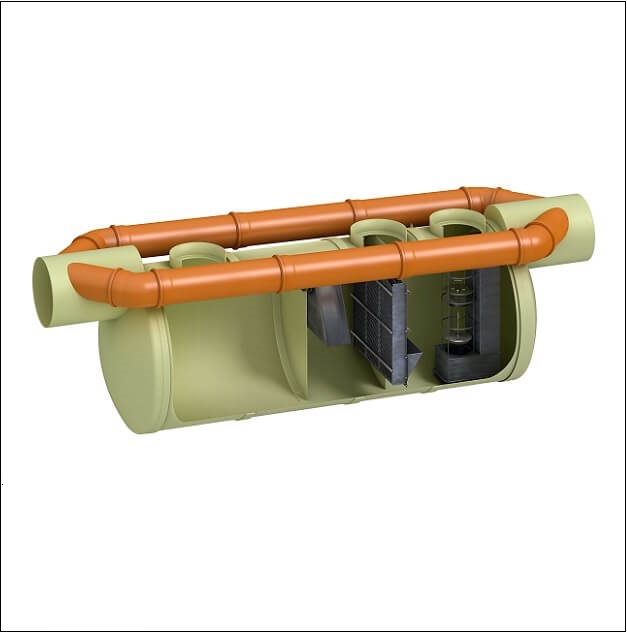

ACO Oleopator G - GRP separator sa eksternim Bypassom

  • koalescentni separator lakih naftnih derivata za ugradnju u zemlju sa integrisanim taložnikom
  • izrađen od plastike armirane staklenim vlaknima
  • efekat prečišćavanja: klasa I
  • otporan na delovanje uzgonskih sila podzemnih voda
  • konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

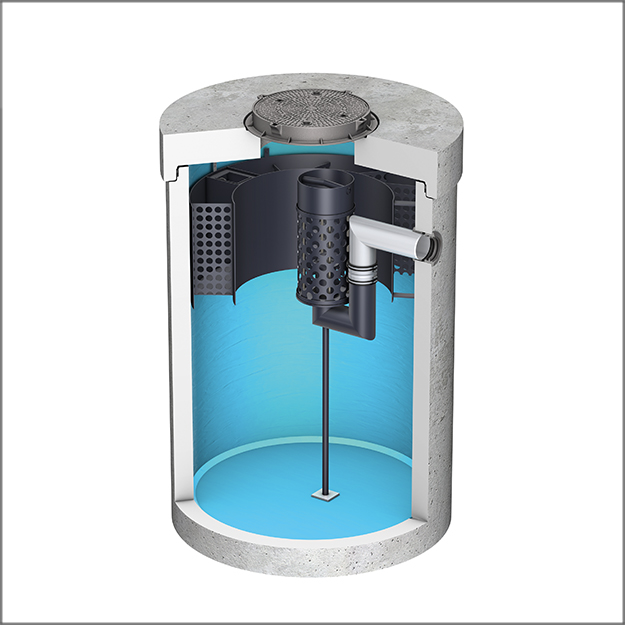

ACO Oleosmart C - armiranobetonski separator bez koalescentnog filtera

  • Separator lakih naftnih derivata bez koalescentnog filtera za ugradnju u zemlju od armiranog betona sa integrisanim taložnikom.
  • Otporan na delovanje uzgonskih sila podzemnih voda
  • Efekat prečišćavanja: klasa I
  • BEGU poklopac klase nosivosti D400 prema SRPS EN 124
  • Konstruisan, proizveden i ispitan u skladu sa SRPS EN 858

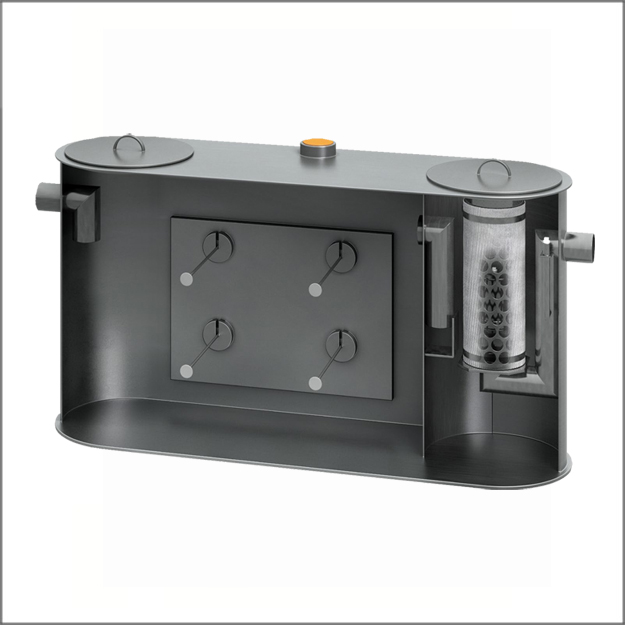

ACO Coalisator CRB

  • Samostojeći koalescentni separator lakih tečnosti od PEHD-a sa ili bez integrisanog taložnika
  • Namenjen za samostojeću ugradnju unutar objekta
  • Efekat prečišćavanja: klasa I
  • Konstruiran, proizveden i ispitan u skladu sa SRPS EN 858

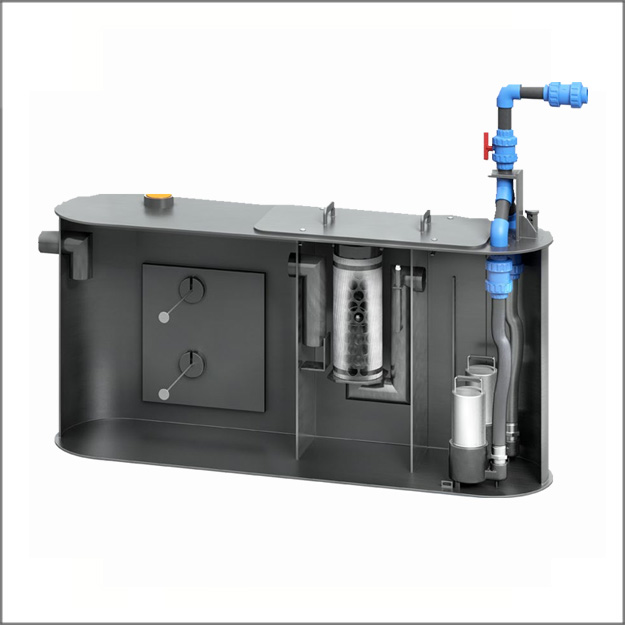

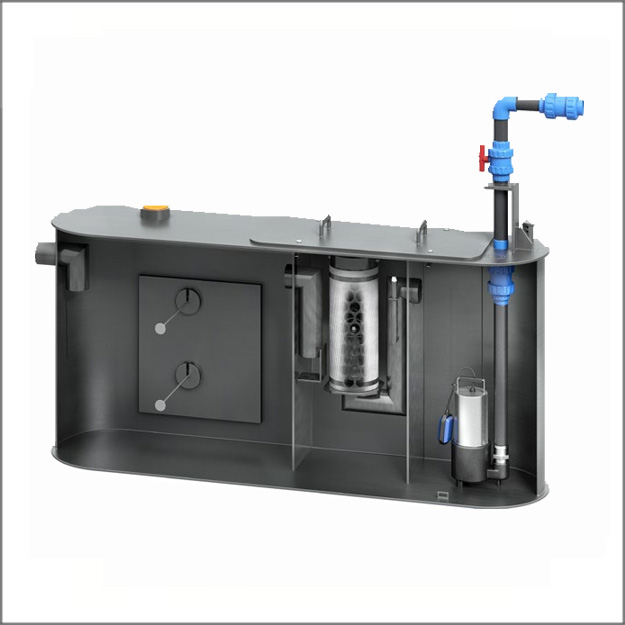

ACO Coalisator CRB+P

  • Samostojeći koalescentni separator lakih tečnosti od PEHD-a s integrisanim taložnikom i komorom za pumpe
  • Namenjen za samostojeću ugradnju unutar objekta
  • Dodatna komora za ugradnju 1 ili 2 potopne pumpe
  • Efekat prečišćavanja: klasa I
  • Konstruiran, proizveden i ispitan u skladu sa SRPS EN 858

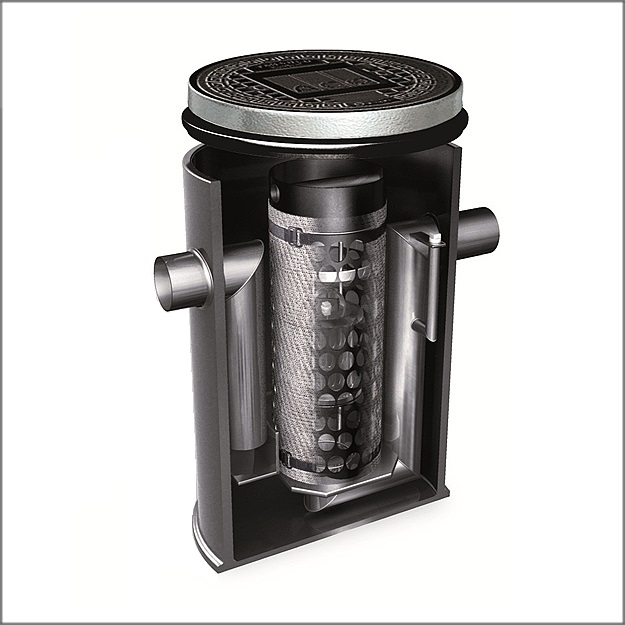

ACO Oleopator P-NST

  • Samostojeći koalescentni separator lakih naftnih derivata od PEHD-a bez integrisanog taložnika
  • Namenjen za samostojeću ugradnju unutar objekta
  • Efekat prečišćavanja: klasa I
  • BEGU poklopac za klasu opterećenja B125
  • Konstruiran, proizveden i ispitan u skladu sa SRPS EN 858

ACO Slivnik sa separatorom

  • Slivnički separator lakih naftnih derivata od livenog gvožđabez taložnika, sa ili bez protivpovratne brane.
  • Efekat prečišćavanja: klasa II
